Цинк-алюминий-магниевая направляющая

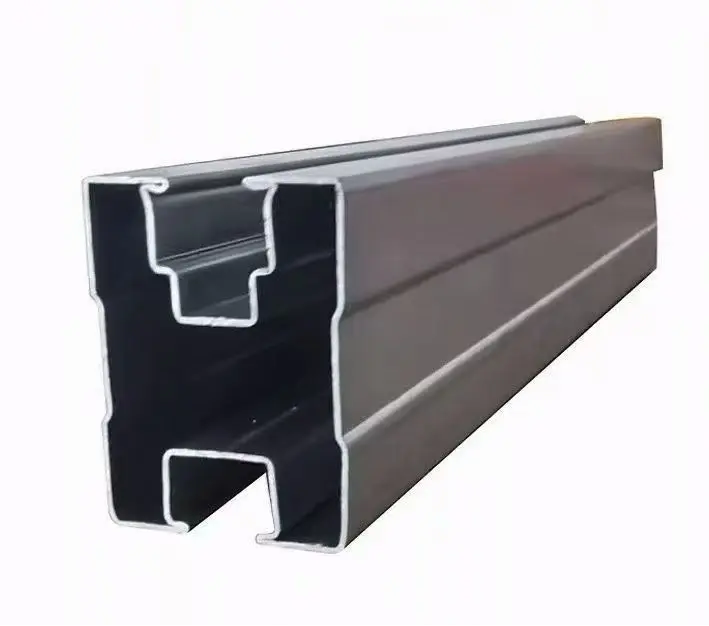

Цинк-алюминий-магниевые направляющие представляют собой монтажные рельсы из холоднокатаной стали для фотоэлектрических (PV) систем. Изготовленные из стальной ленты S350GD с покрытием Zn-Al-Mg методом холодной штамповки, они формуются непосредственно в профили с прорезями для фотоэлектрической установки, что устраняет необходимость горячего цинкования после формования. Покрытие состоит из тройного сплава цинка, алюминия и магния; На краях порезов и участках с царапинами и вмятинами образуется плотная пассивирующая защитная пленка, обеспечивающая самовосстанавливающуюся защиту. Эти направляющие совместимы с подавляющим большинством фотоэлектрических модулей, представленных на рынке, и позволяют выполнять резку, штамповку и сборку на месте.

Экономическая ценность железных дорог

1. Сокращение долгосрочных инвестиций в эксплуатацию и техническое обслуживание:

Цинк-алюминий-магниевые направляющие обеспечивают превосходную устойчивость к солевому туману и защиту от самовосстановления на кромках среза. Это снижает затраты на техническое обслуживание, связанные с удалением ржавчины, антикоррозионной подкраской и заменой профиля в течение всего срока эксплуатации проекта, что приводит к более высокой совокупной стоимости владения (TCO) в течение 25–30-летнего жизненного цикла по сравнению со стандартными горячеоцинкованными рельсами.

2. Сокращение циклов обработки и доставки:

Поскольку основной материал предварительно покрыт сплавом Zn-Al-Mg, дальнейшее горячее цинкование после холодной штамповки не требуется. Это исключает время, потраченное на очереди к внешним службам цинкования и связанную с ними транспортировку, а также исключает этап внешней антикоррозионной обработки. Следовательно, графики поставок крупных заказов становятся более контролируемыми, лучше согласовываются с этапами строительства и предотвращают задержки проекта, вызванные узкими местами в антикоррозионной обработке.

3. Сбалансированная структурная эффективность затрат:

Стальной основной материал обеспечивает более высокую механическую прочность, чем рельсы из алюминиевого сплава того же сечения; для применения с большими пролетами нет необходимости увеличивать размер поперечного сечения профиля, что позволяет контролировать затраты на материалы. Хотя цена за единицу сырья выше, чем у стандартной горячеоцинкованной стали, этот материал предотвращает преждевременный выход из строя и дорогостоящую доработку в высокоагрессивных средах.

4. Снижение риска простоя проекта:

Для проектов в прибрежных или промышленных зонах эти рельсы снижают риск остановки и технического обслуживания электростанций, вызванных коррозией монтажной конструкции, обеспечивая непрерывный доход от выработки электроэнергии. Для инвесторов и EPC-подрядчиков, стремящихся к долгосрочной и стабильной прибыли, это сводит к минимуму потери генерации из-за сбоев монтажных конструкций и гарантирует возврат инвестиций в проект (ROI).

5. Комплексные закупки:

Вы можете заказать наши направляющие Zn-Al-Mg，H-образные рельсы, нестандартные направляющиеи полные комплекты хомутов и анкерных болтов за одну сделку. Это сводит к минимуму затраты на связь, связанные с управлением несколькими поставщиками, обеспечивает единый источник и согласованные стандарты качества, предотвращает несоответствие размеров компонентов от разных производителей и сокращает необходимость доработок на месте. Это также оптимизирует процессы закупок, такие как сверка, таможенное оформление и логистика.

Технические характеристики

Параметр Элемент	Техническая спецификация
Субстрат	Полоса стальная цинк-алюминиево-магниевая S350GD+ZM
Состав покрытия	Покрытие из тройного сплава цинк-алюминий-магний
Общий вес покрытия	275 г/м² (регулируется в соответствии с требованиями проекта)
Толщина стенки профиля	1,0 мм/1,2 мм/1,5 мм (настраиваемый)
Общие размеры секций	41х41, 40х60, желоб типа С; секции специальной формы доступны по запросу
Стандартная длина поставки	4 м, 6 м, поддерживается произвольная фиксированная длина резки
Совместимые модули	Все типы монокристаллических, PERC, TOPCon фотомодулей
Стандартные поддерживающие аксессуары	Средние зажимы, концевые зажимы, крепеж из нержавеющей стали, компоненты заземления
Сценарии применения	Коммерческие и промышленные крыши, наземные фотоэлектрические электростанции, фотоэлектрические навесы для автомобилей; прибрежная среда, высокая влажность и промышленные кислотные дожди, агрессивная среда
Стандарты исполнения	EN10346, китайские стандарты GB/T, доступны сертификаты на материалы.

Опыт экспорта

Продукция Guojian Steel из цинко-алюминиево-магниевых направляющих экспортируется оптом в более чем тридцать стран и регионов, включая Юго-Восточную Азию, Ближний Восток, Центральную Азию и Европу.

 Юго-Восточная Азия:

Подходит для распределенных фотоэлектрических систем на островах (высокая температура и влажность) и проектов C&I (коммерческих и промышленных) на крышах; оптовая поставка стандартных рельсов с пазами Zn-Al-Mg и полных комплектов аксессуаров.

 Рынок Ближнего Востока:

Цинк-алюминий-магниевые направляющие с утолщенным покрытием Zn-Al-Mg выдерживают высокие температуры и песчаную/пыльную среду, подходят для наземных фотоэлектрических установок и фотоэлектрических навесов для автомобилей.

 Европа:

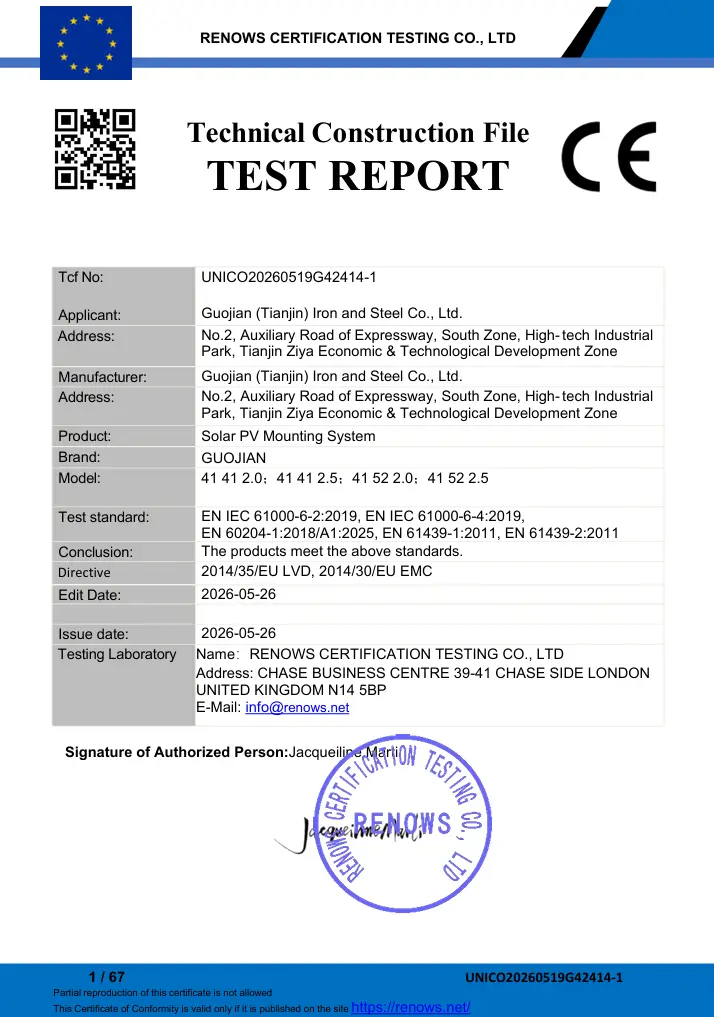

Продукты соответствуют соответствующим стандартам CE и EN и используются в проектах C&I на крышах и в агроэлектрических проектах. Наша команда по внешней торговле хорошо разбирается в тендерах по зарубежным проектам, сторонних испытаниях и процедурах таможни/доставки. Мы можем предоставить отчеты об испытаниях третьих сторон (например, TUV, SGS) для удовлетворения требований зарубежных EPC-подрядчиков и импортеров для оптовых заказов, подкрепленные многолетним практическим опытом экспорта стальных профилей Zn-Al-Mg.

Послепродажный процесс и поддержка

Предварительная продажа:

Мы предоставляем индивидуальные планы выбора продукции на основе факторов, специфичных для проекта, таких как характеристики солевого тумана, ветровые и снеговые нагрузки, а также фактические условия кровли. Физические образцы могут быть отправлены для облегчения тестирования свойств материала и устойчивости к солевому туману.

В процессе:

Для нестандартных заказов, предполагающих штамповку или специальные профили, производство начинается только после подтверждения обеими сторонами чертежей обработки. Во время производства мы предоставляем визуальные обновления, включая проверку сырья, формирование профиля и отбор проб готовой продукции, чтобы держать клиентов в курсе хода проекта.

Послепродажное обслуживание:

В случае повреждения при транспортировке клиенты просто предоставляют фотографические доказательства на месте; Затем мы быстро проверяем проблему и реализуем решения, такие как поставка запасных частей.

Гарантийное покрытие:

Мы предоставляем 25-летнюю антикоррозийную гарантию на наши цинк-алюминиево-магниевые направляющие, покрывающую дефекты материалов и дефекты процесса нанесения покрытия. Гарантия не распространяется на повреждения, вызванные ручной сваркой или резкой, внешними воздействиями, чрезвычайно агрессивными средами или стихийными бедствиями. Платные услуги, такие как поставка запасных частей и техническая консультация, остаются доступными и после истечения гарантийного срока. Мы также проводим регулярный контроль выполнения проекта после доставки заказа.

Почему выбирают нас

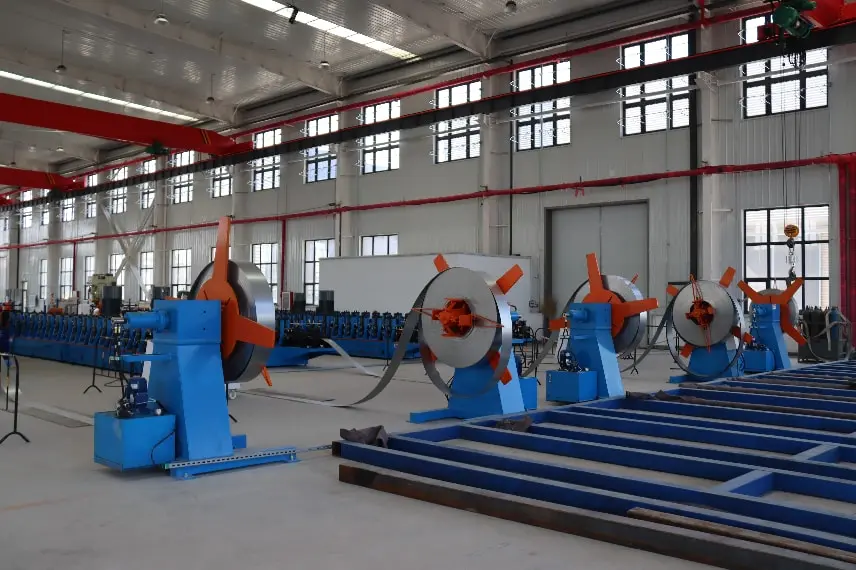

Компания Guojian самостоятельно осуществляет весь процесс производства цинк-алюминиево-магниевых направляющих, включая профилирование, прецизионную резку и штамповку с ЧПУ; мы не просто торговый посредник. Наша фабрика имеет годовую мощность 200 000 тонн, что позволяет быстро планировать выполнение больших объемов заказов. Мы поддерживаем комплексную внутреннюю систему контроля качества, проверяя все: от сырья до размеров формовки, точности штамповки и внешнего вида покрытия. Мы также производим полный спектр фотоэлектрических профилей, включая H-образные рельсы, неребристые рельсы, рельсы нестандартной формы и рельсы из алюминиевого сплава, что позволяет клиентам получать различные типы рельсов и аксессуары из одного места. Наша близость к порту Тяньцзинь обеспечивает отличную логистику как для внутренних, так и для международных перевозок.

Часто задаваемые вопросы

В1: Может ли рельс действительно противостоять ржавчине после резки?

Ответ: Покрытие Zn-Al-Mg обладает свойствами самовосстановления; когда кромка среза подвергается воздействию влажного воздуха, образуется плотная защитная пленка, предотвращающая коррозию. Однако он не может полностью выдержать длительное прямое воздействие брызг тяжелой морской воды.

Вопрос 2. Может ли самовосстанавливающееся покрытие выдерживать прямые брызги морской воды?

О: Несмотря на то, что направляющие из цинк-алюминиево-магниевого сплава устойчивы к солевым брызгам и влаге, они не выдерживают длительного прямого мытья или распыления морской воды. Для проектов в приливных зонах мы рекомендуем использовать более толстое покрытие и увеличить частоту проверок.

В3: Требуют ли кромки обреза антикоррозийной краски для дополнительной защиты?

О: В нормальных условиях покраска не требуется, поскольку кромка среза обладает способностью к самовосстановлению; однако в особых проектах, связанных с приливными зонами или высокоагрессивными средами, для дополнительной защиты можно нанести антикоррозионную краску.

Вопрос 4: Всегда ли более толстое покрытие лучше?

О: Спецификация покрытия должна соответствовать условиям эксплуатации проекта; более толстое покрытие не обязательно лучше. В стандартных внутренних условиях слишком толстое покрытие приводит к ненужным затратам на закупки; мы предоставляем рекомендации по соответствующим характеристикам покрытия, исходя из конкретных условий проекта.

Вопрос 5: Будет ли покрытие стареть или отслаиваться при использовании в условиях пустыни при высоких температурах?

Ответ: Высококачественные покрытия из цинка, алюминия и магния обладают превосходной устойчивостью к высоким температурам, что делает их пригодными для жарких, ветреных и песчаных пустынных условий. Для проектов, подвергающихся воздействию сильного ветра и песка, мы рекомендуем увеличить толщину покрытия, чтобы уменьшить абразивный износ.

Вопрос 6: Повреждает ли пробивка отверстий покрытие и снижает ли устойчивость к коррозии?

О: Перфорация с ЧПУ локально повреждает покрытие; однако на кромках разреза образуется самовосстанавливающаяся пассивационная пленка, обеспечивающая сохранение общей коррозионной стойкости. Это нормальный результат производственного процесса.
