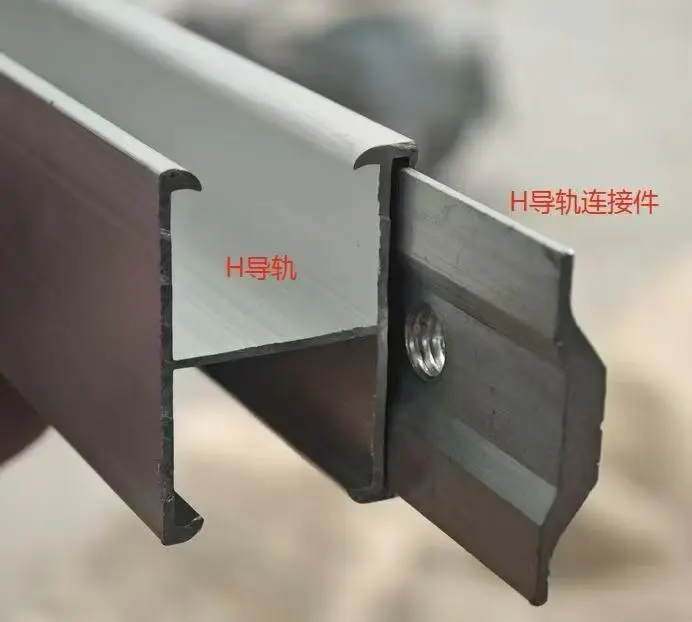

A направляющаяэто больше, чем простая металлическая дорожка. Это прецизионный компонент, отвечающий за поддержание контролируемого движения, выравнивания, стабильности и безопасности в системах, где важно плавное и повторяемое движение. От лифтовых установок до промышленного оборудования, правильный направляющий рельс должен сочетать в себе точность размеров, прочность конструкции, качество поверхности, надежность установки и долговечность. В этом руководстве объясняется, как работают направляющие, что определяет их производительность, как выбрать правильную спецификацию и что покупатели должны проверить перед размещением заказа.
1. Основы направляющих
Направляющая представляет собой жесткий линейный компонент, предназначенный для управления траекторией движущейся части. Вместо того, чтобы позволять компоненту свободно перемещаться в нескольких направлениях, направляющая устанавливает заданную траекторию движения и помогает поддерживать постоянное выравнивание на протяжении всей работы.
В лифтовых системах внутри шахты вертикально устанавливаются направляющие для направления кабины лифта и противовеса. Современные стандарты лифтов предъявляют особые требования к материалу направляющих, размерам, геометрии, обработке поверхности, соединениям, прогибам и конструктивным характеристикам. Например, ISO 8100-33:2022 определяет марки и качество, размерные и геометрические допуски, качество поверхности и требования к обозначениям для стандартизированных направляющих Т-образного типа, используемых в лифтовых кабинах и противовесах.
Для промышленного оборудования этот термин может описывать более широкий спектр компонентов линейного управления. Точное сечение, материал, твердость, способ крепления и обработка поверхности зависят от машины и условий эксплуатации.
2. Как работает направляющая
Рабочие характеристики направляющего рельса зависят от взаимодействия между рельсом, подвижным узлом, монтажными кронштейнами, направляющими башмаками или роликами, соединениями и окружающей конструкцией. Каждый элемент должен работать вместе. Качественная направляющая не может компенсировать некачественный монтаж, неправильное выравнивание или неподходящее крепежное оборудование.
Поддержание контролируемого маршрута движения
Рельс обеспечивает фиксированную опорную поверхность. Направляющие башмаки, ролики, колеса или другие направляющие элементы следуют по этой поверхности, уменьшая нежелательное движение и сохраняя выравнивание оборудования.
Управление боковыми силами
Перемещающиеся грузы могут создавать боковые силы во время ускорения, замедления, погрузки, разгрузки, вибрации или аварийной остановки. Достаточно жесткая система направляющих помогает противостоять этим силам, ограничивая при этом чрезмерное отклонение.
Поддержка бесперебойной работы
Прямолинейность рельса и состояние поверхности напрямую влияют на поведение движущегося компонента. Плохая геометрия, поврежденные поверхности, загрязнение или неправильное соединение секций рельсов могут увеличить шум, вибрацию, износ и требования к техническому обслуживанию.
Для лифтов стандарт EN 81-20 конкретно требует, чтобы направляющие, их соединения и крепления выдерживали нагрузки и силы, связанные с безопасной эксплуатацией, при этом отклонения должны оставаться в достаточной степени контролируемыми, чтобы избежать взаимодействия с дверями, устройствами безопасности или движущимися компонентами.
3. Основные области применения направляющих
Направляющие используются везде, где требуется контролируемое линейное или вертикальное перемещение. Хотя направляющие лифта являются одними из наиболее узнаваемых примеров, лежащий в их основе инженерный принцип применим во многих отраслях промышленности.
| Приложение | Основная функция | Важные соображения |
|---|---|---|
| Пассажирские лифты | Направляйте машину и противовес | Выравнивание, комфорт езды, прочность, прогиб, качество поверхности. |
| Грузовые лифты | Контролируйте движение при более тяжелых нагрузках | Грузоподъемность, жесткость конструкции, долговечность |
| Промышленное оборудование | Обеспечьте повторяемое линейное наведение | Направление нагрузки, скорость, износ, точность монтажа |
| Системы обработки материалов | Направлять движущиеся платформы и компоненты | Непрерывная работа, загрязнение, доступ для обслуживания |
| Автоматизация Машины | Поддерживайте точное позиционирование компонентов | Допуск на размер, качество поверхности, повторяемость |
| Специализированные подъемные системы | Контролируйте вертикальное или наклонное движение | Условия нагрузки, требования безопасности, воздействие окружающей среды |
В лифтовых установках направляющие — это не просто позиционирующие компоненты. Они также могут взаимодействовать с системами безопасности в нештатных условиях эксплуатации. Калифорнийские правила в отношении лифтов, например, требуют, чтобы кабины и противовесы лифтов были оснащены направляющими, а также определяют требования к материалу рельсов, секциям, опорам, креплениям и конструктивным характеристикам.
4. Материалы и производство
Сталь широко используется в требовательных направляющих, поскольку она предлагает полезное сочетание прочности, жесткости, обрабатываемости, износостойкости и стабильности размеров. Однако просто указать «сталь» недостаточно. Марка материала и производственный процесс должны соответствовать фактическому применению.
Холоднотянутые направляющие
Холодное волочение может обеспечить контролируемые размеры и постоянный профиль. Это делает его подходящим для применений, где важна точность размеров и характеристики поверхности.
Обработанные направляющие
Обработку можно использовать, когда требуется более строгий геометрический контроль или особое состояние поверхности. ISO 8100-33 определяет холоднотянутые и механически обработанные маршруты производства стандартизированных направляющих лифта Т-типа.
Обработка поверхности
В зависимости от окружающей среды может потребоваться защита от коррозии. При определении целесообразности дополнительной защиты поверхности следует учитывать условия хранения, транспортировки, установки и долгосрочной эксплуатации.
5. Ключевые факторы производительности
Несколько технических характеристик определяют, будет ли направляющая работать надежно в течение всего срока службы.
Одним из наиболее часто упускаемых из виду факторов является совокупное влияние прогиба рельса, отклонения кронштейна, зазора направляющего башмака и прямолинейности рельса. Требования безопасности лифтов прямо признают, что эти факторы необходимо рассматривать вместе, а не по отдельности.
6. Руководство по выбору направляющих
Выбор правильной направляющей начинается с области применения, а не с каталога продукции. Рельс, который хорошо работает в одной системе, может оказаться непригодным для другой, поскольку нагрузка, скорость, расстояние между рельсами, условия опоры, рабочая среда и требования безопасности могут сильно различаться.
Шаг 1: Определите нагрузку
Определите общую движущуюся массу и определите статические, динамические, ударные, тормозные и боковые нагрузки. Применительно к лифтам на требования к рельсам могут влиять вес кабины, номинальная нагрузка, конфигурация противовеса, скорость, защитное снаряжение и расстояние между кронштейнами.
Шаг 2. Подтвердите профиль железной дороги
Форма поперечного сечения должна соответствовать оборудованию и соответствующей спецификации. Направляющие Т-образного типа широко стандартизированы для лифтов, тогда как для промышленного оборудования могут потребоваться индивидуальные профили.
Шаг 3: Проверьте требования к размерам
Подтвердите высоту, ширину, толщину, длину рельса, расположение монтажных отверстий, где это применимо, конфигурацию соединения и допустимые допуски.
Шаг 4: Учитывайте окружающую среду
- Внутренняя или наружная установка
- Влажность и воздействие воды
- Пыль, химикаты или промышленные загрязнения
- Изменение температуры
- Срок хранения до установки
- Требуемая частота технического обслуживания
Шаг 5: Подтвердите совместимость
Направляющую следует оценивать как часть целостной системы. Перед оформлением заказа проверьте совместимость с кронштейнами, зажимами, накладками, направляющими башмаками, роликами, предохранительными устройствами и несущей конструкцией.
| Вопрос покупателя | Почему это важно |
|---|---|
| Какую нагрузку выдержит рельс? | Определяет требуемую несущую способность и жесткость конструкции. |
| Какова скорость работы? | Более высокие скорости могут сделать центровку, вибрацию и качество поверхности более важными. |
| Какой профиль рельса необходим? | Обеспечивает механическую совместимость с направляющей системой. |
| Какие допуски приемлемы? | Контролирует точность установки и стабильность работы. |
| Где будет установлена рельса? | Помогает определить требования к защите от коррозии и материалам. |
| Какой стандарт применяется? | Предотвращает покупку технически несовместимого продукта. |
7. Установка и обслуживание
Даже качественная направляющая может работать плохо, если пренебречь точностью установки. Выравнивание рельсов следует проверять на протяжении всего процесса установки, а не только после сборки всех секций.
Приоритеты установки
- Перед установкой проверьте рельсы на наличие видимых повреждений, коррозии, деформации или загрязнения.
- Проверьте контрольные точки установки и положения кронштейнов.
- Соблюдайте указанное выравнивание и расстояние по всей системе.
- Убедитесь, что соединения правильно установлены и закреплены.
- Проверьте крепеж и поддерживающие компоненты на соответствие действующим спецификациям.
- Перед вводом в эксплуатацию выполните окончательные проверки перемещения и выравнивания.
Требования к лифтам также признают важность гибкости крепления и движения здания. EN 81-20 требует, чтобы устройства крепления направляющих учитывали такие воздействия, как нормальная осадка здания или усадка бетона, одновременно предотвращая вращение крепления, которое может привести к высвобождению рельсов.
Регулярное техническое обслуживание
При техническом обслуживании следует уделять внимание признакам износа, необычной вибрации, коррозии, ослабленным креплениям, поврежденным поверхностям, ненормальному шуму и изменениям в работе. Если применение связано с критически важным для безопасности оборудованием, проверки должны проводиться в соответствии с инструкциями производителя оборудования и применимыми местными требованиями.
8. Контрольный список проверки качества
Покупатели, закупающие направляющие в больших количествах, должны установить четкий процесс проверки до начала производства. Это снижает риск получения компонентов, которые технически соответствуют номинальным характеристикам, но создают проблемы при установке.
- Проверка материала:Подтвердите указанную марку стали и соответствующую документацию на материал.
- Проверка размеров:Проверьте критические размеры профиля на соответствие утвержденным чертежам или спецификациям.
- Проверка прямолинейности:Убедитесь, что геометрия рельса находится в пределах требуемого допуска.
- Осмотр поверхности:Ищите царапины, вмятины, трещины, коррозию и другие дефекты, которые могут повлиять на производительность.
- Совместная проверка:Проверьте соединительные поверхности и соединительные детали.
- Проверка длины:Подтвердите длину отдельных рельсов и допустимые допуски.
- Проверка упаковки:Обеспечьте защиту рельсов от деформации и воздействия окружающей среды во время транспортировки.
9. Распространенные проблемы покупателей
Проблема 1: неясные спецификации
Покупатели иногда запрашивают «стандартную направляющую», не указывая область применения, профиль, материал, длину, допуск или применимый стандарт. Это может привести к повторным техническим разъяснениям и задержке производства.
Задача 2: противоречивые измерения
В крупных проектах даже небольшие различия между партиями могут усложнить установку. Поэтому последовательный производственный контроль важен, когда задействовано несколько производственных партий.
Задача 3: повреждения при транспортировке
Длинные стальные профили могут подвергаться изгибу, ударам, влаге и истиранию во время транспортировки. Подходящие методы упаковки и погрузки являются частью качества продукции, а не второстепенной задачей.
Проблема 4: Плохая коммуникация между поставщиком и установщиком
Технические детали должны быть подтверждены перед производством, особенно если рельс является частью интегрированной системы лифта или оборудования. Чертежи, допуски, требования к материалам, критерии проверки и требования к упаковке должны быть согласованы заранее.
Задача 5: Выбор только по цене
Самая низкая цена за единицу может не отражать минимальную общую стоимость проекта. Переделки, задержки при установке, замена деталей, проблемы с транспортировкой и нестабильное качество могут быстро перевесить первоначальную разницу в цене.
10. Почему стоит работать с Guojian Steel (Tianjin) Co., Ltd.?
Для покупателей, приобретающих стальные направляющие, способность поставщика понимать технические требования так же важна, как и производственные мощности. Guojian Steel (Tianjin) Co., Ltd. может выступать в качестве технического производственного партнера для покупателей, которым нужны стальные компоненты с определенными размерами, последовательными производственными требованиями и ориентированной на применение поддержкой.
Процесс профессионального поиска должен начинаться с фактического применения. Вместо того, чтобы рассматривать каждый заказ как стандартное стальное изделие, поставщик и покупатель могут уточнить требуемый профиль, размеры, требования к материалам, состояние поверхности, длину, допуски, упаковку и ожидаемые результаты проверки перед производством.
Целью международных покупателей является не просто покупка отрезка стали. Целью является получение решения для направляющих, которое соответствует области применения, методу установки, требованиям к качеству и графику проекта.
11. Часто задаваемые вопросы
Для чего используется направляющая?
Направляющая управляет движением движущегося компонента по заданному пути. В лифтах он направляет кабину и противовес, помогая поддерживать выравнивание и устойчивость.
Какой материал обычно используется для изготовления направляющих лифта?
Сталь обычно используется, поскольку она обеспечивает прочность и жесткость, необходимые для требовательных применений. Конкретные требования к материалам зависят от применимого стандарта и конструкции системы.
Что делает направляющую высокого качества?
Важные характеристики включают соответствующие свойства материала, точность размеров, прямолинейность, подходящую обработку поверхности, постоянную геометрию, надежные соединения и надлежащий контроль.
Почему важна прямолинейность направляющей?
Чрезмерное отклонение может повлиять на взаимодействие между компонентами рельса и направляющей, потенциально увеличивая вибрацию, шум, износ и сложность установки.
Как покупателям следует выбирать направляющую?
Начните с применения, нагрузки, скорости, профиля рельса, размеров, допусков, способа установки, условий эксплуатации и применимых стандартов. Следует рассматривать всю направляющую систему, а не только рельс.
Стандартизированы ли направляющие?
Некоторые приложения используют стандартизированные профили и требования. Для лифтовых систем стандарт ISO 8100-33:2022 определяет требования к стандартизированным направляющим Т-образного типа, используемым в лифтовых кабинах и противовесах. Другие промышленные применения могут потребовать разработки, ориентированной на конкретное применение.
Можно ли настроить направляющие?
В зависимости от производственного процесса и применения такие требования, как размеры, длина, марка материала, состояние поверхности, расположение отверстий, упаковка и другие производственные детали, могут быть настроены или согласованы в соответствии со спецификациями проекта.
Почему направляющие необходимо проверять перед отправкой?
12. Заключение
Надежная направляющая – это не просто подходящий стальной профиль. Его реальная производительность зависит от соотношения качества материала, геометрии, прямолинейности, состояния поверхности, прочности конструкции, соединений, точности установки и условий эксплуатации.
Для лифтов и других систем точного перемещения эти факторы становятся особенно важными, поскольку направляющие напрямую влияют на выравнивание, качество езды, устойчивость оборудования, требования к техническому обслуживанию и безопасную эксплуатацию. Международные стандарты, такие как ISO 8100-33, устанавливают определенные требования к стандартизированным направляющим лифта, в то время как местные правила могут устанавливать дополнительные требования для конкретных установок.
Для покупателей наиболее эффективным подходом является четкое определение области применения, подтверждение технических спецификаций перед производством, оценка всей системы управления и работа с производителем, способным поддерживать постоянное качество сырья до окончательного контроля.
