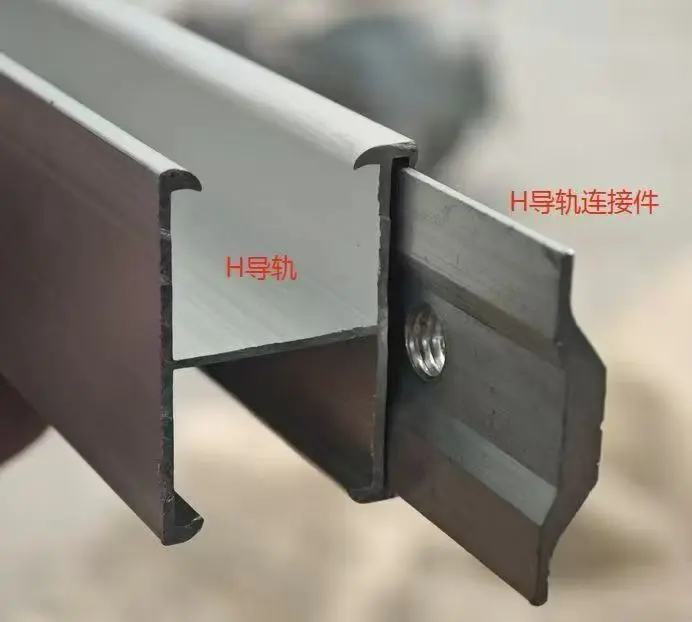

Направляющие рельсы являются основными несущими компонентами фотоэлектрических (PV) монтажных систем и в основном используются для крепления и размещения солнечных фотоэлектрических модулей; они обычно используются в сочетании с такими крепежными деталями, как зажимы и болты. Наша обширная линейка продукции для рельсов включает в себя два основных типа материалов — сталь (горячеоцинкованную и цинк-алюминиево-магниевый сплав) и алюминиевый сплав — и включает в себя различные профили поперечного сечения, включая H-образные рельсы, неребристые рельсы и рельсы нестандартной формы. Эти рельсы несут нагрузку фотоэлектрических модулей и передают усилия на монтажные стойки или основания крыши. Они подходят для распределенных фотоэлектрических установок на крышах из цветной стальной черепицы и плоских бетонных крышах, а также для фотоэлектрических навесов для автомобилей и некоторых наземных фотоэлектрических электростанций.

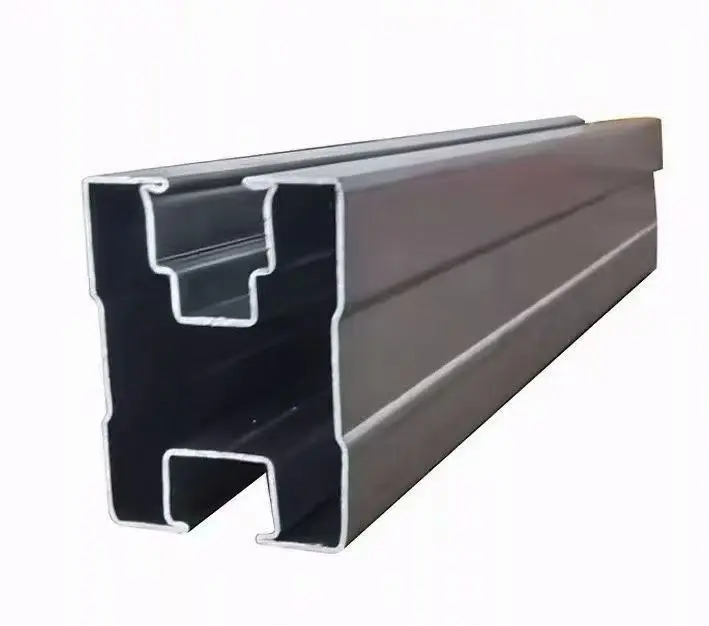

Направляющие рельсы доступны из различных материалов, таких как алюминиевый сплав, сплав Zn-Al-Mg и горячеоцинкованная сталь, чтобы соответствовать различным условиям проекта, включая внутренние и прибрежные районы, среду с высокой соленостью, площадки с ограничениями по нагрузке на крышу и электростанции с большими пролетами.

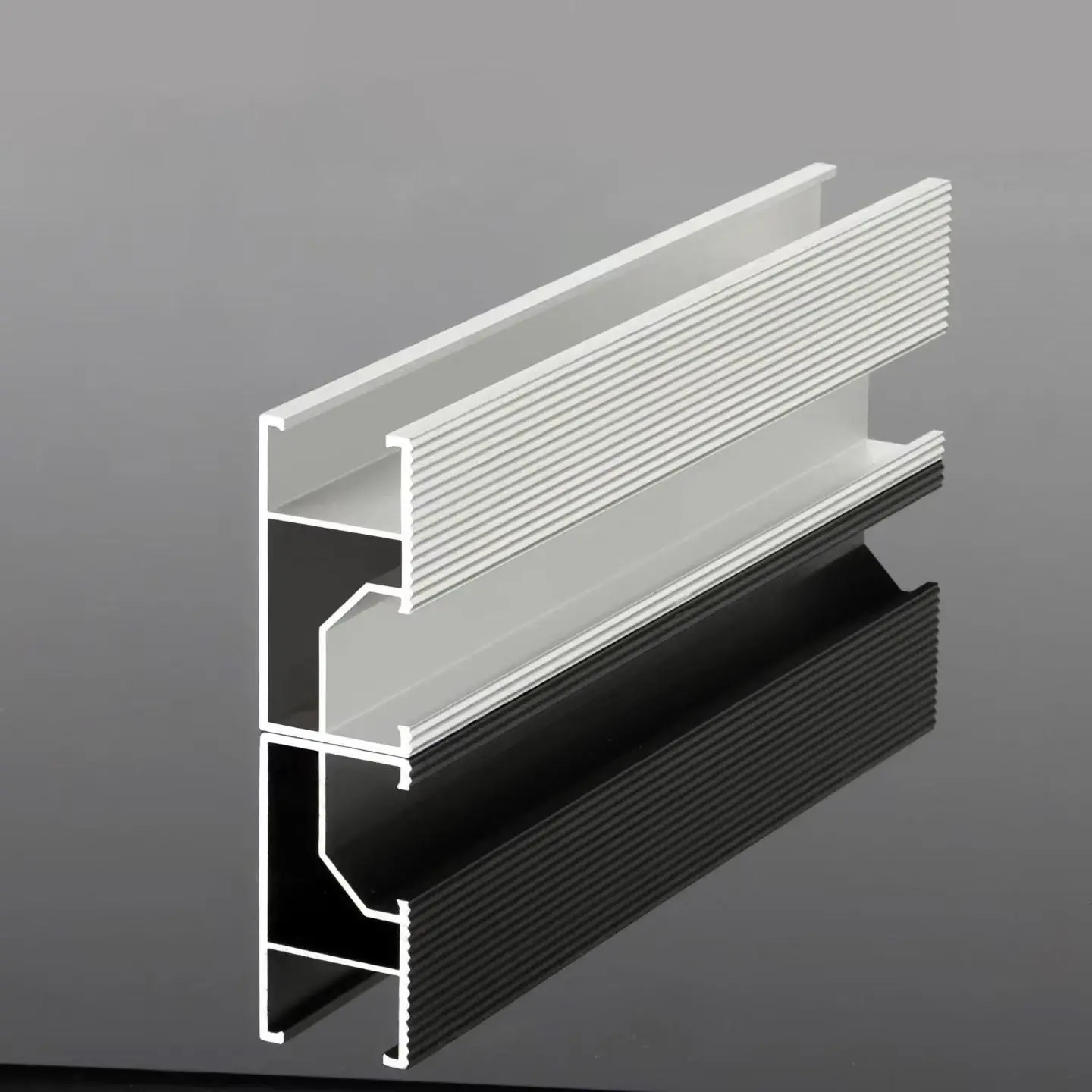

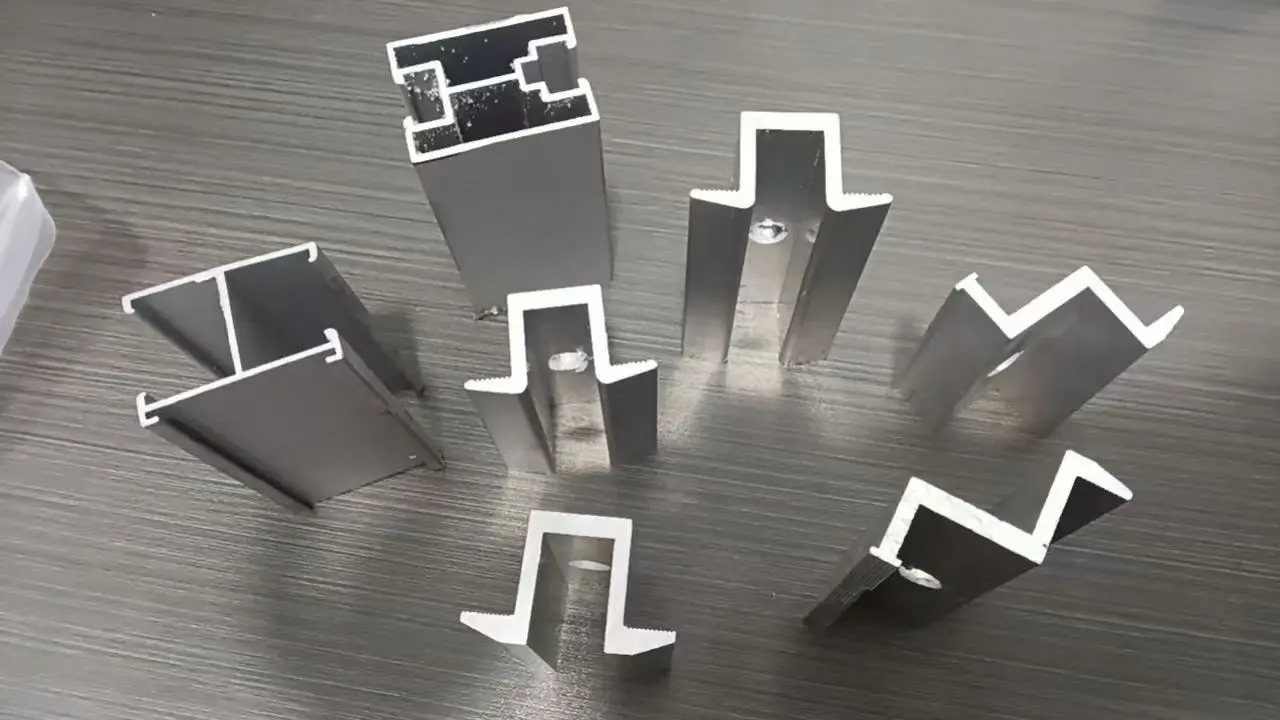

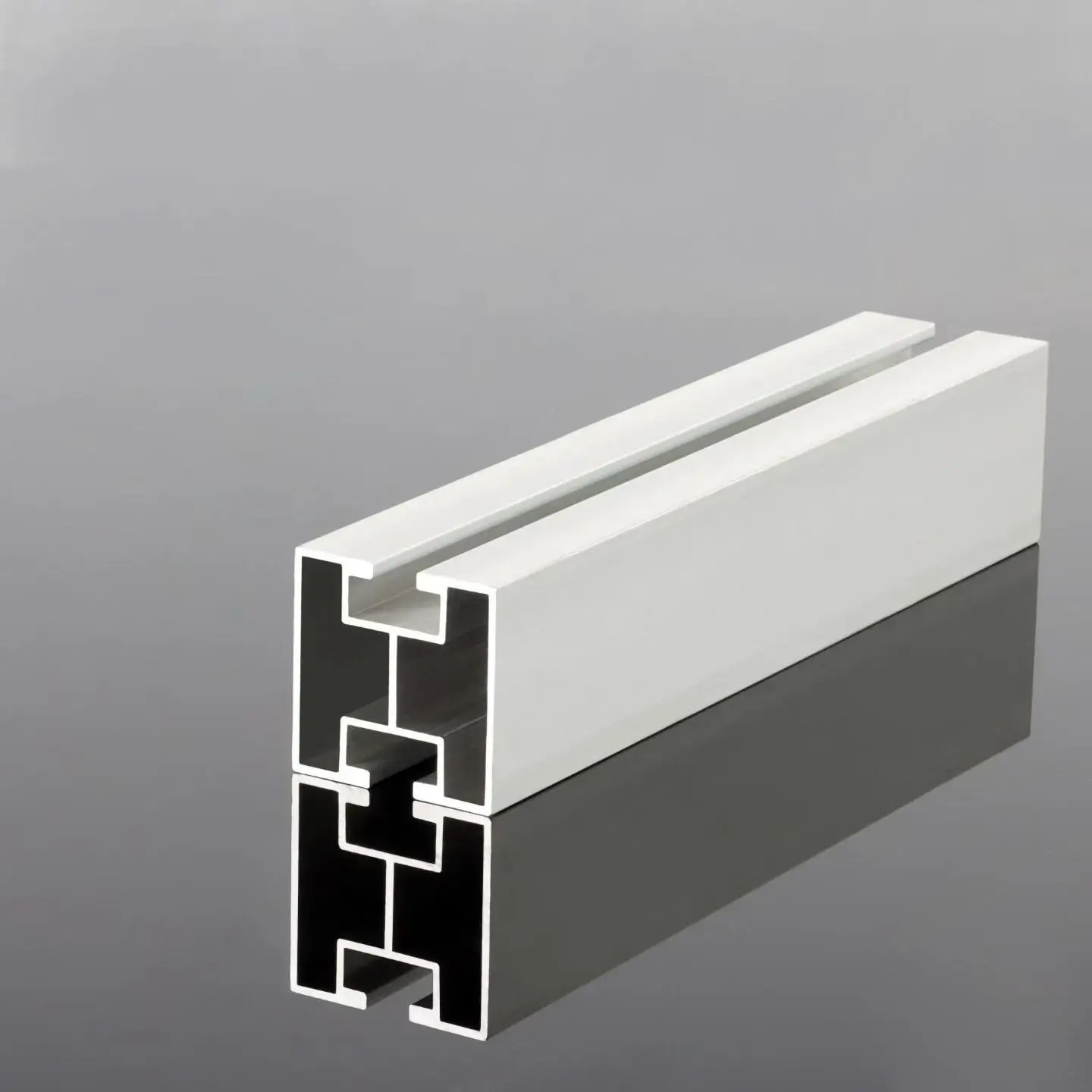

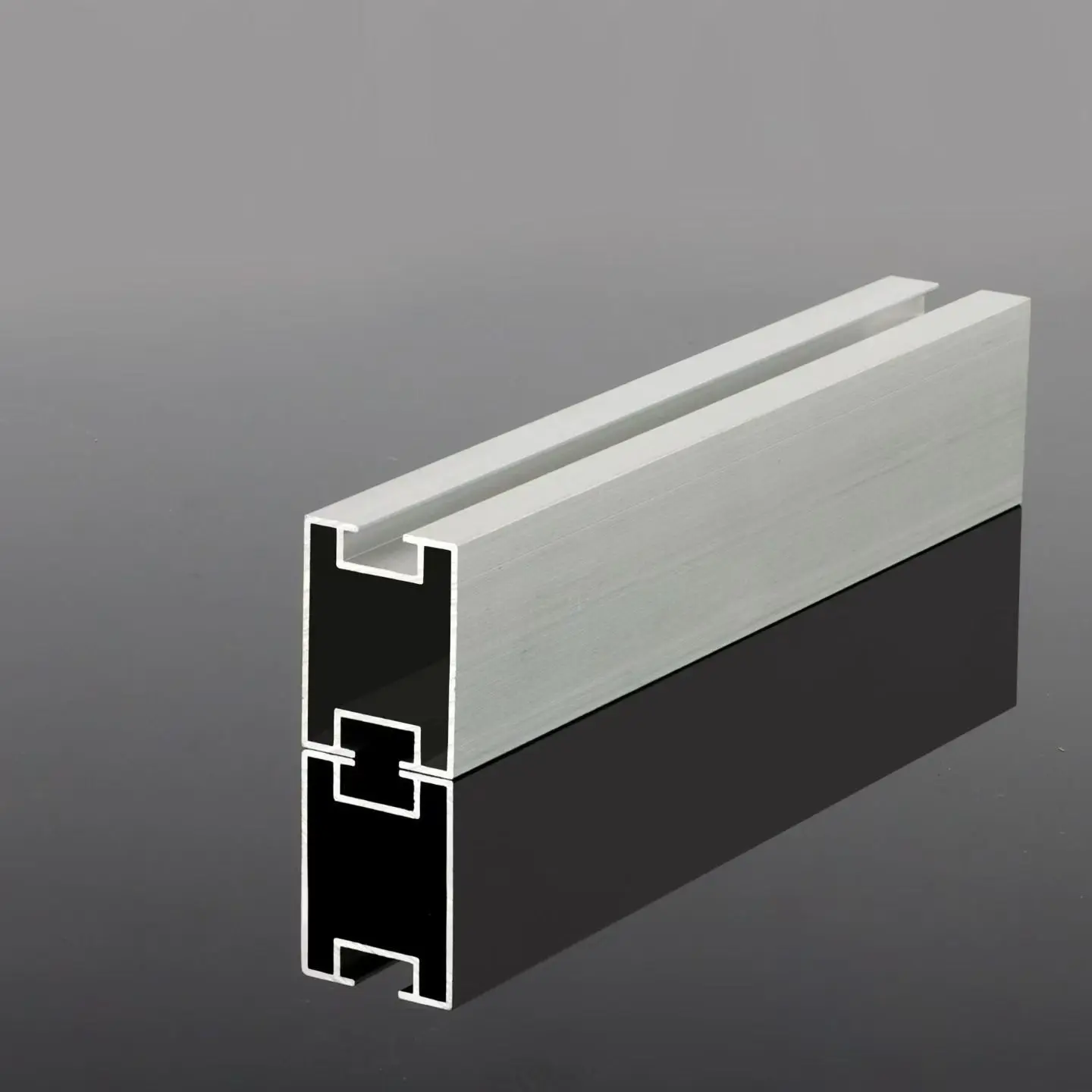

Включает стандартные профили C, H и U-образной формы, легкие профили без ребер и специальные нестандартные формы, что обеспечивает совместимость как с традиционными проектами, так и со специализированными вариантами модернизации.
Поддерживает резку фиксированной длины, штамповку с ЧПУ и обработку нестандартных профилей. Мы не ограничиваемся стандартными готовыми продуктами и можем производить компоненты в соответствии с конкретными требованиями к чертежам проекта.
Направляющие, зажимы (средние/концевые зажимы), крепеж из нержавеющей стали и компоненты заземления производятся собственными силами. Это обеспечивает высокую степень совместимости профилей и аксессуаров, сводя к минимуму ошибки сборки на месте.
Стандартные спецификации имеются на складе для быстрой доставки; Наш завод имеет годовую мощность 200 000 тонн и способен обрабатывать оптовые поставки для электростанций мощностью в ГВт.
Устраняет необходимость закупать продукцию отдельно от алюминиевых и сталелитейных заводов. Мы предоставляем полный ассортимент направляющих и соответствующих аксессуаров, оптимизируя весь процесс закупок.
| Параметр Элемент | Техническая спецификация |
| Дополнительные базовые материалы | Алюминиевый сплав 6063-T5 / стальная полоса S350GD Zn-Al-Mg / горячеоцинкованная сталь Q355 |
| Обработка поверхности | Анодирование/покрытие Zn-Al-Mg/горячее цинкование |
| Типы основных разделов | Тип H, тип C, тип U, легкие неармированные профили специальной формы, изготовленные по индивидуальному заказу. |
| Толщина стенки профиля | Алюминиевый сплав: 1,2-2,0 мм; Сталь: 1,0-1,5 мм (по индивидуальному заказу) |
| Стандартная длина поставки | 4м, 6м; Возможна индивидуальная резка на любую длину |
| Совместимые модули | Полный спектр монокристаллических фотоэлектрических модулей PERC, TOPCon |
| Вспомогательные аксессуары | Средние зажимы, концевые зажимы, крепеж из нержавеющей стали, компоненты заземления |
| Сценарии применения | Крыши из цветной стальной черепицы, бетонные крыши, наземные электростанции, фотоэлектрические навесы для автомобилей, отремонтированные фотоэлектрические проекты специальной формы |
| Применимые стандарты | Китайский стандарт GB, европейский стандарт EN; имеются сертификаты на материалы |
Марки материалов проверяются для каждой партии направляющих, чтобы гарантировать отсутствие использования переработанных или загрязненных материалов;
Проверки допусков размеров и выборочные проверки толщины анодированного покрытия обеспечивают соответствие обработки поверхности стандартам;
3. Отчеты о механических свойствах профилей предоставляются по запросу;
4. Отчеты об испытаниях третьих сторон (например, TUV, SGS) могут быть предоставлены для удовлетворения требований к тендерам по зарубежным проектам и таможенным декларациям.
Мы помогаем с выбором модели направляющих рельсов с учетом ветровых и снеговых нагрузок для конкретного проекта, состояния кровли и местного климата; физические образцы могут быть отправлены для проверки материала, поперечного сечения и качества поверхности; мы предоставляем тендерную документацию по проекту, включая спецификации продукции и протоколы испытаний; для иностранных клиентов мы предлагаем рекомендации, адаптированные к местным стандартам.
Для индивидуальных заказов мы создаем рабочие чертежи для утверждения клиентом до начала производства; во время производства мы предоставляем фотографии или видео проверки сырья, обработки профиля и выборочных проверок готовой продукции, чтобы клиенты могли отслеживать прогресс; поставки включают полный упаковочный лист и сертификацию материалов; мы предлагаем различные варианты упаковки, в том числе непромокаемую стретч-пленку для предотвращения повреждений при транспортировке; для внутренних заказов мы организуем прямую доставку автотранспортом на объект; для экспортных заказов мы помогаем с полной таможенной документацией и поддерживаем различные торговые условия (например, FOB).
Если во время транспортировки возникнут повреждения (например, вмятины или деформация), мы быстро оценим ситуацию после получения проверочных фотографий и организуем замену деталей или взаимосогласованное решение; мы предоставляем подробные руководства по установке, включая схемы и основные советы по установке; Наша техническая команда предлагает удаленную поддержку для решения любых проблем, возникших во время установки.

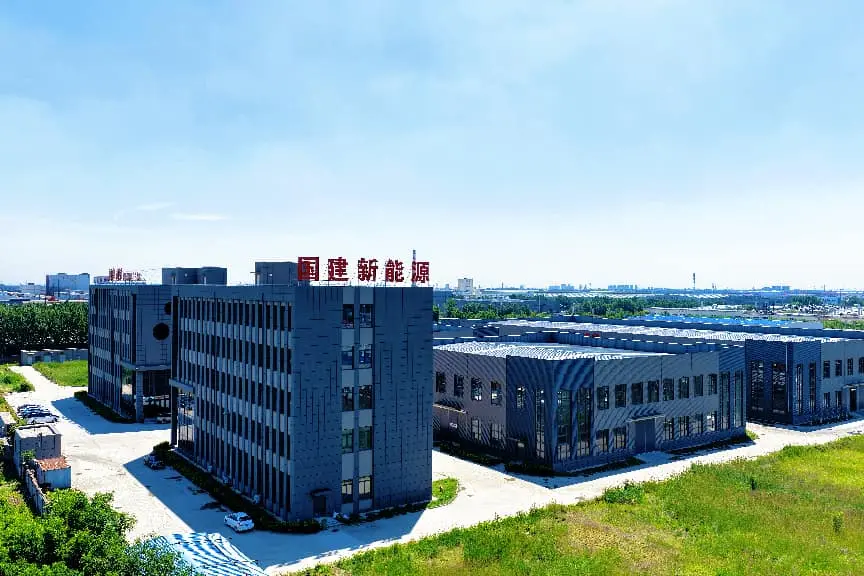

Наш завод расположен на промышленной базе Дацючжуан в Цзинхае, Тяньцзинь, недалеко от порта Тяньцзинь; это позволяет осуществлять прямую доставку грузовыми автомобилями на отечественные проектные площадки, а также удобную таможенную очистку и доставку экспортных заказов. Мы поддерживаем долгосрочные, стабильные партнерские отношения с алюминиевыми экструзионными заводами, обеспечивая надежные поставки сырья и гарантируя отсутствие замены марок материалов. Мы осуществляем комплексный контроль качества на протяжении всего процесса, проводя многочисленные проверки от поступления сырья до отгрузки готовой продукции. Мы одновременно производим стальные рельсы (H-образные рельсы, рельсы специального профиля и рельсы без ребер), что позволяет клиентам приобретать монтажные аксессуары из стали и рельсы из алюминиевого сплава в одном месте; это снижает затраты на связь, связанные с управлением несколькими поставщиками, и мы обрабатываем заказы любого размера.
О: Аксессуары взаимозаменяемы, если пазы в поперечном сечении совпадают; однако прямой контакт стали и алюминия вызывает электрохимическую коррозию, поэтому при смешивании материалов необходимо устанавливать изолирующие прокладки.
О: Профили покрыты защитной пленкой. Вся партия заворачивается в непромокаемую стретч-пленку и закрепляется защитными краями из твердой бумаги; длинные профили также усилены деревянными рамами, чтобы минимизировать риск появления царапин при транспортировке.
О: Нет, это варьируется. Рельсы из цинк-алюминиево-магниевых сплавов и горячеоцинкованной стали имеют 25-летнюю гарантию от коррозии, а рельсы из анодированного алюминиевого сплава имеют 20-летнюю гарантию от коррозии; Пожалуйста, подтвердите конкретные условия гарантии перед размещением заказа.
A: Направляющие могут быть изготовлены по индивидуальному заказу с определенным поперечным сечением при условии соблюдения минимального количества заказа (MOQ) для создания экструзионной формы; однако простые модификации, такие как регулировка длины или штамповка, не требуют новых форм и имеют более низкие требования к минимальному заказу.
A: Стандартные профили с прорезями в сочетании с совместимыми зажимами не скользят; вам необходимо указать толщину компонента, чтобы мы могли подобрать правильный зажим. Смешивать аксессуары разных брендов не рекомендуется.
Ответ: Храните их в сухом, хорошо проветриваемом помещении и избегайте попадания дождя или стоячей воды. Профили следует поднимать над землей — не кладите их прямо на землю или грязь — и не следует преждевременно снимать защитную пленку.
