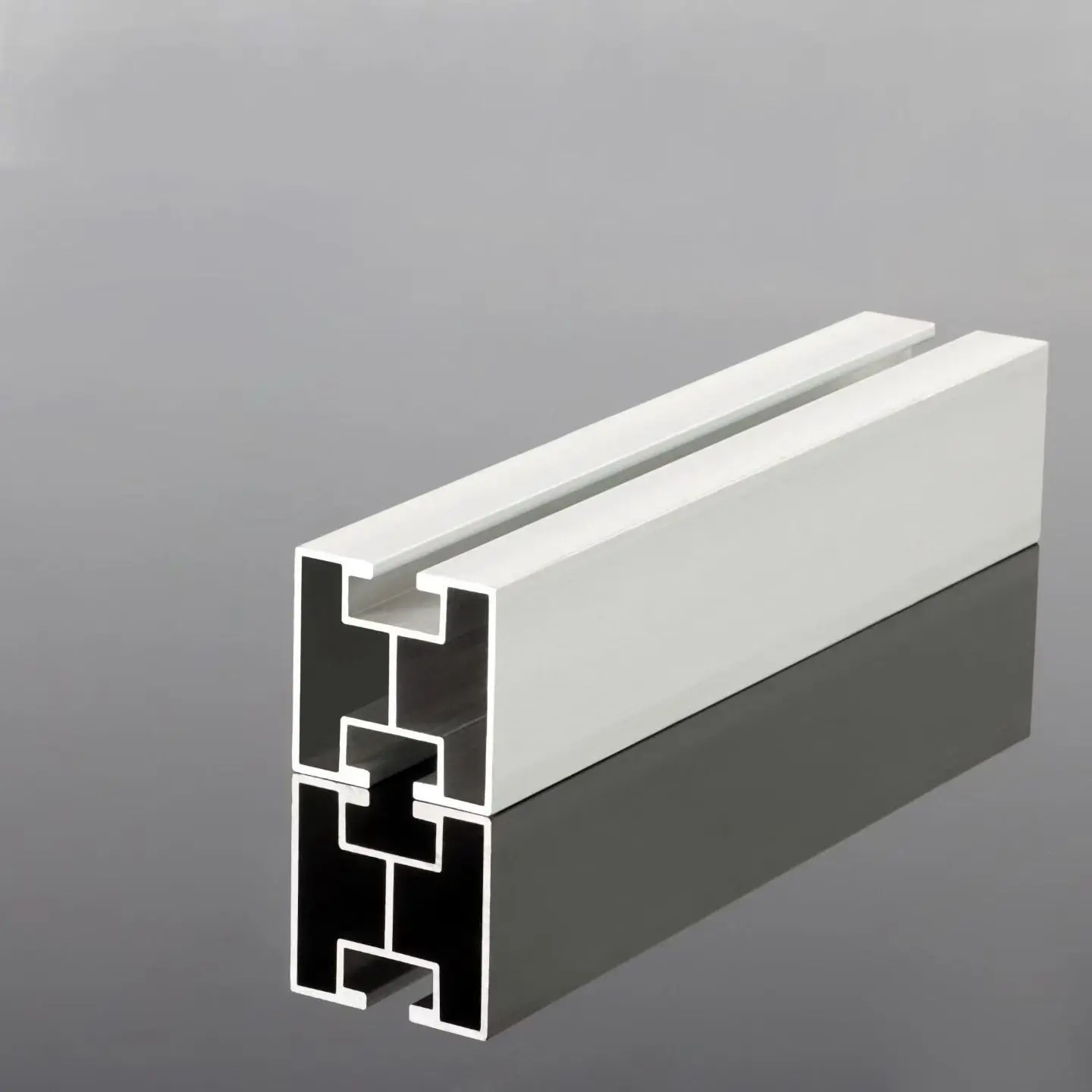

Усиленная направляющая

Рельсы, которые на чертежах кажутся идентичными, могут вести себя совершенно по-разному после установки в ряд на наклонной поверхности: расстояние между прогонами увеличивается, а пути нагрузки смещаются, в результате чего прямой профиль постепенно прогибается или прогибается между опорами. Эта деформация со временем часто приводит к перекосу модуля и ослаблению зажимов; усиленные направляющие разработаны специально для решения этой проблемы. Guojian производит их, используя интегрированный процесс холодной штамповки с непрерывными продольными ребрами, что делает армирование неотъемлемой частью самой стали.

Как работает усиленная конструкция

Ребра служат единственной цели: повысить устойчивость профиля к изгибу и кручению без удвоения веса. Поскольку рельсы подвергаются холодной штамповке за один проход, ребра проходят непрерывно по всей длине; отсутствие сварных швов в местах усиления исключает участки, склонные к преждевременному ржавлению или растрескиванию при циклических ветровых нагрузках. Проще говоря, дополнительная сталь стратегически размещена именно там, где она необходима для противодействия изгибающим моментам.

Выбор материала и покрытия зависит от условий объекта, а не от привычки. Покрытия цинк-алюминий-магний (ZAM) образуют плотный защитный слой, который может мигрировать, чтобы покрыть края разреза, что делает усиленные направляющие с покрытием ZAM рекомендуемым выбором для прибрежных, рыболовных, солнечных и приливных плоских проектов. Горячее цинкование остается экономически эффективным решением для стандартных внутренних электростанций, в то время как варианты из «черной стали» (без покрытия) доступны для покупателей, которые предпочитают позже применить собственную обработку поверхности.

Основные преимущества и причины, стоящие за ними

Большая жесткость, а не больший вес:

Интегрированный усиленный профиль обеспечивает более высокую несущую способность на килограмм. Это позволяет проектам крыш повысить прочность конструкции, сохраняя при этом собственный вес под контролем, что является прямым преимуществом, когда запас прочности здания ограничен.

Покрытия, соответствующие сайту:

ZAM для сред с высокой влажностью или солевым туманом, горячее цинкование для стандартных электростанций и черная сталь для проектов, требующих локального покрытия. На версию ZAM предоставляется 25-летняя антикоррозионная гарантия, на версию с горячим оцинкованием — 15 лет, а на саму конструкцию — 10-летняя гарантия.

Быстрая установка:

В швеллерном поперечном сечении усиленной направляющей непосредственно размещаются Т-образные болты; Положение компонентов можно регулировать, перемещая их по направляющей, что исключает необходимость повторного сверления. Соответствующие зажимы и соединители поставляются с наших собственных производственных линий, что позволяет эффективно исключить целого поставщика из вашей монтажной цепочки.

Предварительное изготовление перед отправкой:

Штамповка, резка и сварка выполняются собственными силами по чертежам. Усиленные рельсы готовы к немедленной установке по прибытии, что сводит к минимуму необходимость шлифовки, резки и защиты от коррозии на месте, что крайне важно для удаленных горных электростанций, где каждый сэкономленный человеко-час превращается в реальную экономию средств.

Технические характеристики

Элемент	Спецификация
Материал	Холоднодеформированная углеродистая сталь
Структура	Интегрированный холоднокатаный профиль + сплошные цельные ребра.
Варианты покрытия	Цинк-алюминий-магний (ZAM) / горячее цинкование / черная отделка (без покрытия)
Максимальная толщина	12 мм
Раздел	Изготовленный на заказ профиль по чертежам заказчика
Длина	Отрезаем по длине согласно чертежам
Крепление	Разъем, совместимый с Т-образными болтами; средние/концевые зажимы и разъемы собственного производства
Гарантия	Гарантия на антикоррозийную защиту: 25 лет на ZAM, 15 лет на горячеоцинкованную; Структурная гарантия: 10 лет.
минимальный заказ	1 × контейнер 20ГП; пробные заказы по договоренности
Время выполнения	7–15 рабочих дней после получения депозита
Торговые условия	ФОБ/КФР/КИФ

Приложения

Усиленные направляющие предназначены для площадок, где стандартные профили приближаются к пределу несущей способности. Приведенные ниже приложения охватывают сценарии нагрузки, с которыми мы сталкиваемся чаще всего.

Горные фотоэлектрические установки:

Волнистая местность приводит к неравномерности ветровых и снеговых нагрузок. Усиленный профиль гарантирует, что массив остается прямым на разных пролетах — причина, по которой зажимы остаются надежными даже на второй и третий годы эксплуатации.

Рыболовно-солнечные и агро-солнечные проекты:

Открытая среда, значительные суточные колебания температуры и влажная почва ускоряют коррозию. Покрытие ZAM выдерживает эти воздействия окружающей среды, а усиленный профиль выдерживает дополнительные нагрузки, связанные с более длинными пролетами над водой или культурами.

Морские и приливно-отливные установки:

Соляные брызги — настоящее испытание для рельсов. Здесь утолщенный усиленный профиль противостоит давлению ветра, а покрытие ZAM замедляет коррозию снаружи внутрь; поскольку оба требования являются критическими, мы рекомендуем указать обе функции.

Системы отслеживания:

Одноосные и двухосные системы подвергают рельсы повторяющейся нагрузке в течение дня. Стандартные профили имеют тенденцию деформироваться в таких условиях, тогда как усиленные профили специально разработаны для того, чтобы выдерживать циклические нагрузки.

Гибкие системы крепления:

Гибкие конструкции с большими пролетами требуют, чтобы рельсы сохраняли свою форму при минимальной опорной поддержке. Структурная жесткость, а не только прочность, является ключевым фактором, обеспечивающим сохранение модулями заданного угла наклона. Коммерческие и промышленные солнечные электростанции на крыше. Пределы нагрузки на крышу ограничивают собственный вес, что делает необходимым максимизировать прочность на килограмм — именно то, что геометрия ребер обеспечивает при длительных непрерывных работах.

Обращение, установка и обслуживание

Хранение и транспортировка:

Укладывайте на приподнятых опорах в крытом, вентилируемом помещении; используйте защиту кромок во время транспортировки, чтобы предотвратить появление царапин на покрытии или деформацию секций перед установкой.

Обработка на месте:

Удалите заусенцы со всех обрезанных кромок и нанесите антикоррозийное покрытие. Расположите отверстия так, чтобы избежать ребер; никогда не стачивайте само ребро — ребро является источником прочности, поэтому его стачивание лишает смысла покупать эту направляющую.

Установка:

Используйте только прямые, неповрежденные рельсы; затяните крепеж со стандартными моментами затяжки и при необходимости оставьте компенсационные зазоры в местах соединений. Для проектов в горных, приливно-отливных или прибрежных районах убедитесь, что фундамент устойчив, прежде чем устанавливать усиленные направляющие.

Эксплуатация и обслуживание:

Периодически проверяйте болты, деформацию секций и состояние покрытия; сократить интервалы проверок в средах, подверженных воздействию солевого тумана. Не превышайте расчетные нагрузки при монтаже вспомогательного оборудования и своевременно устраняйте любые повреждения покрытия.

Часто задаваемые вопросы

В1: Должен ли я выбрать версию из цинка, алюминия и магния (ZAM) или версию с горячим цинкованием?

Ответ: Пусть решают условия на месте. Для прибрежных, рыболовных, солнечных или приливно-отливных проектов мы рекомендуем ZAM — покрытие защищает края реза и противостоит коррозии солевым туманом, а также имеет 25-летнюю антикоррозийную гарантию. Для стандартных заводов, расположенных внутри страны, горячее цинкование обеспечивает превосходную экономическую эффективность с 15-летней антикоррозионной гарантией.

В2: Можете ли вы изготовить усиленные направляющие на основе наших собственных чертежей поперечного сечения?

А: Да. Нестандартные профили — стандартная часть нашей деятельности: мы осуществляем холодную прокатку по чертежам (толщиной до 12 мм), а также полную штамповку, резку и сварку на месте, поэтому при доставке изделие готово к монтажу.

В3: Какая гарантия предоставляется?

О: Мы предлагаем 25-летнюю антикоррозийную гарантию на версии ZAM, 15 лет на версии с горячим цинкованием и 10-летнюю структурную гарантию на монтажную систему.

В4: Как они упакованы? Какова вместимость контейнера?

Ответ: Контейнер 20GP вмещает примерно 2 МВт стали монтажной системы, а контейнер 40HQ — около 4–5 МВт. Рельсы упаковываются и защищаются для морской перевозки; Могут быть согласованы небольшие пробные заказы для первоначальных проектов.

В5: Какие сертификаты качества могут быть предоставлены?

О: Фабрика сертифицирована по стандартам ISO 9001, ISO 14001 и ISO 45001; Доступны отчеты о структурных расчетах и ​​отчеты сторонних испытаний. Пожалуйста, сообщите нам рынок назначения, чтобы мы могли подтвердить необходимую документацию.
