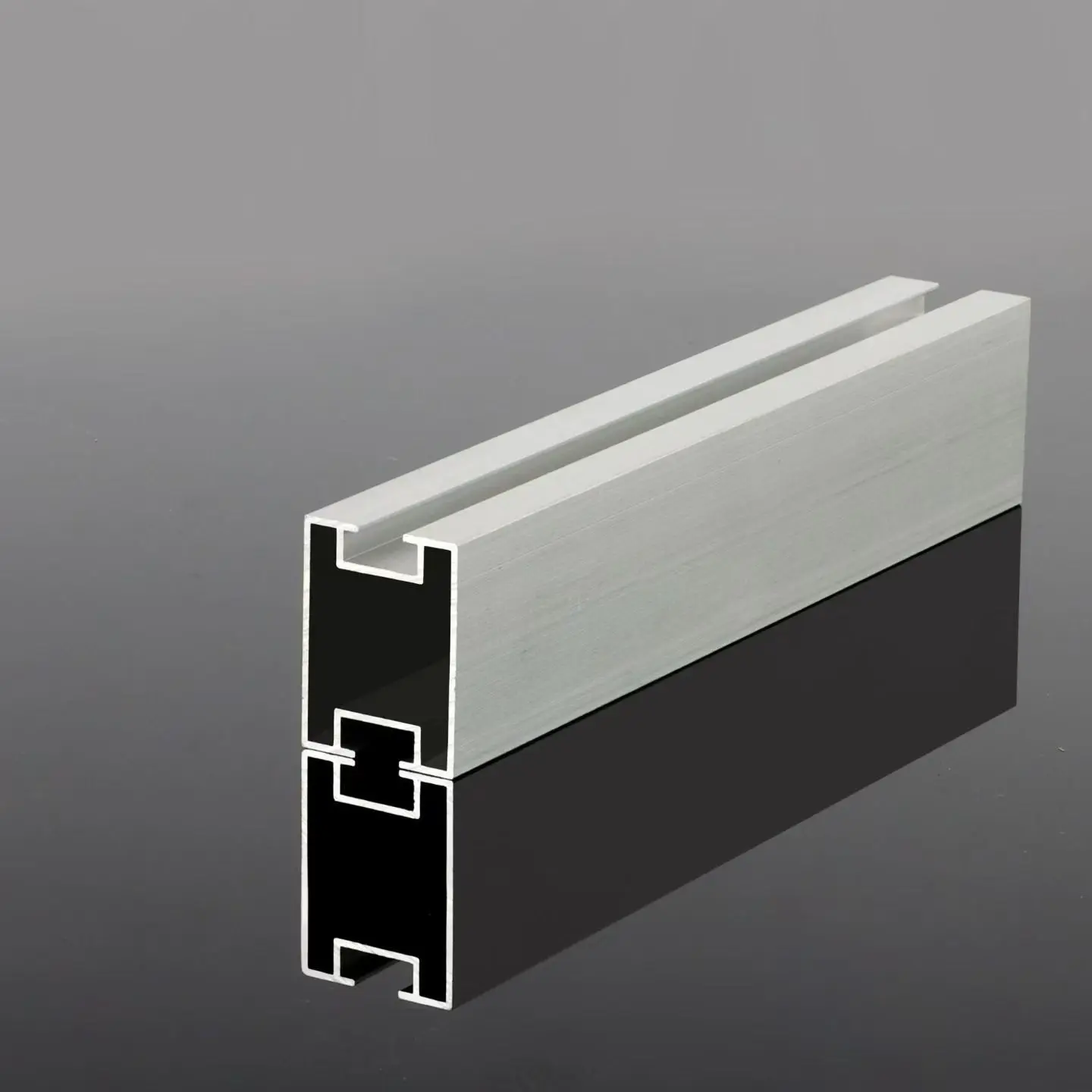

Направляющая без ребер

Безреберная направляющая представляет собой разновидность стальной монтажной рейки холодной штамповки с поперечным сечением, лишенным ребер жесткости. В стандартных усиленных фотоэлектрических рельсах непрерывные ребра, проходящие по всей длине профиля, сформированные с помощью дополнительных стадий штамповки и гибки на линии профилирования, обеспечивают необходимую жесткость на изгиб. Неармированные рельсы исключают эти процессы, в результате чего профиль швеллера становится простым; хотя это снижает жесткость на изгиб, конструкция подходит для проектов с умеренными ветровыми и снеговыми нагрузками и пролетами, которые были структурно проверены.

В чем преимущества этого рельса?

Меньшая стоимость материала за метр:

За счет отсутствия формирования ребер на метр готового рельса расходуется меньше стальной полосы. Для проектов, где цены на монтажные системы указаны за тонну, а крыша имеет запасную несущую способность, это обеспечивает прямую экономию средств на всю конструкцию.

Меньше производственных этапов, более надежная доставка:

Пробивка ребер и последующие этапы вторичного изгиба исключены. Благодаря меньшему количеству проходов формовки производственный цикл становится быстрее и более предсказуемым, что упрощает соблюдение сроков поставки небольших партий и повторных заказов.

Легкая нагрузка на крышу:

Уменьшенный собственный вес снижает собственную нагрузку на прогоны и панели крыши. Для стальных крыш с цветным покрытием и ограниченной запасной грузоподъемностью этот фактор может стать решающим фактором при выборе конструкции монтажной системы.

Совместим со стандартными аксессуарами:

Простой профиль канала направляющей без ребер позволяет использовать стандартные фотоэлектрические средние и концевые зажимы; пользователи не привязаны к запатентованным аксессуарам, что позволяет использовать конкурентоспособные поставщики.

Полностью оцинкован с четкими условиями гарантии:

Стальная полоса, оцинкованная горячим способом, гарантирует, что все поперечное сечение, включая обрезанные концы и просверленные на месте отверстия, будет покрыто равномерным, хорошо связанным слоем цинка. Стандартная поставка включает 15-летнюю антикоррозийную гарантию; Для более суровых атмосферных условий доступна стальная полоса из цинка, алюминия и магния (Zn-Al-Mg) с 25-летней гарантией.

Легкая резка, сверление и транспортировка на месте:

Легкий профиль облегчает работникам транспортировку, обрезку по длине и сверление на месте, эффективно сокращая окно для установки кровли в распределенных проектах.

Технические характеристики

Элемент	Спецификация
Продукт	Направляющая Ribless — монтажная рейка для фотоэлектрических систем из холоднокатаной стали
Раздел	Гладкий швеллер (U-образное сечение), без ребер жесткости
Материал	Полоса стальная горячеоцинкованная
Формирование	Холодная формовка, без ребер, отрезанная по длине
Обработка поверхности	Горячее цинкование]; Лента Zn-Al-Mg доступна по запросу.
Гарантия на защиту от коррозии	15 лет (горячее цинкование) / 25 лет (Zn-Al-Mg)
Размеры сечения	сообщите нам свой пролет и вариант нагрузки, и мы порекомендуем секцию
Стандартная длина	Отрезаем по длине для упаковки и транспортировки
Совместимость аксессуаров	Стандартные средние и концевые зажимы PV
Второй этап механической обработки	Отрезка по длине и сверление по вашему чертежу самостоятельно.
минимальный заказ	1 × контейнер 20ГП; небольшие пробные заказы по договоренности
Время выполнения	7–15 рабочих дней после получения депозита
Торговые условия	FOB Тяньцзинь новый порт/CFR/CIF
Оплата	Депозит 30% T/T, баланс против копии B/L

Сценарии применения для Rails

Промышленные и коммерческие (C&I) металлические крыши:

Крыши из металлических листов со стоячим фальцем или трапециевидной формы часто имеют ограниченную несущую способность; меньший собственный вес этих направляющих без ребер напрямую снижает нагрузку на крышу. В сочетании с металлическими кровельными зажимами установка выполняется быстро, а стоимость стеллажной системы низка, что делает ее стандартным выбором для экономически чувствительных проектов C&I на крыше.

Малые заводы по производству балластированного бетона с плоской крышей:

Для проектов крыш из балластированного бетона с малой и средней установленной мощностью и умеренными ветровыми/снеговыми нагрузками функция рельса заключается в простой передаче нагрузок между точками опоры — простой (неармированный) профиль швеллера вполне подходит.

Малые и средние наземные установки:

Подходит для проектов мощностью до 10 МВт на равнине с низкими снеговыми и ветровыми нагрузками; В этих проектах с «сетевым паритетом» при проектировании учитывается экономическая эффективность стеллажной системы (рассчитываемая по тоннажу).

Жилые фотоэлектрические системы:

Сельские крыши и небольшие фабричные здания; Благодаря меньшему количеству модулей и более коротким пролетам неармированный профиль обеспечивает лучшее соотношение цены и качества.

Легкие фотоэлектрические навесы для автомобилей:

Подходит для простых навесов с небольшой нагрузкой. Направляющая без ребер не подходит для длиннопролетных и тяжелых крыш навесов для автомобилей — такие конструкции требуют более глубоких усиленных профилей, для которых мы предлагаем альтернативную конструкцию.

Меры предосторожности при установке и использовании

1. Выровняйте и выровняйте перед фиксацией:

Рельсы должны быть выровнены и держаться на прямой линии. Если ряд смещен, модули унаследуют эту ошибку, создавая концентрированное напряжение внутри сборки, которое в конечном итоге проявляется в виде долговременной деформации.

2. Соблюдайте характеристики стеллажа в отношении момента затяжки зажимов и болтов:

Чрезмерный крутящий момент может раздавить и деформировать тонкостенные рельсы, а недостаточный крутящий момент приводит к постепенному ослаблению при термоциклировании. Ужесточение требований к значениям, указанным в проекте, позволяет избежать обеих проблем.

3. Оставить компенсационные зазоры в местах стыков:

Рельсы расширяются и сжимаются при изменении температуры; оставление зазоров в стыках предотвращает коробление или деформацию профилей из-за сезонных колебаний.

4. Установите изоляционные прокладки между рейкой и металлическими панелями крыши:

Прямой контакт между оцинкованными рельсами и стальными листами с покрытием может вызвать электрохимическую коррозию; изолирующая прокладка разрывает эту гальваническую пару.

5. Используйте только крепеж из горячеоцинкованной или нержавеющей стали:

Смешение металлов в местах соединений создает гальваническую пару, в которой первым корродирует деталь с меньшей площадью поверхности. Материалы крепежа должны быть совместимы с покрытием рельса.

6. Не наступайте на середину рельса:

Средняя часть направляющей без ребер имеет наименьшую структурную жесткость. Если во время работы невозможно наступить на поручень, встаньте непосредственно над точкой опоры. Если в проектах требуется частый доступ к крыше для технического обслуживания, пожалуйста, сообщите нам заранее, чтобы мы могли порекомендовать более глубокую секцию профиля.

Часто задаваемые вопросы

Вопрос 1: Как определить, достаточно ли «легок» мой проект для использования этой направляющей?

О: Сначала оцените состояние объекта, а не только каталог. Безребристая направляющая подходит для промышленных/коммерческих крыш из цветной стали, небольших плоских крыш с балластом, жилых крыш и наземных установок (до ~10 МВт) в районах с умеренными ветровыми и снеговыми нагрузками. Если проект находится в зоне высокой снеговой нагрузки или подверженной тайфунам, или предполагает длинные неподдерживаемые пролеты, правильным выбором будет усиленный рельс или более толстый профиль.

Вопрос 2: Можно ли перфорировать рельс по индивидуальному заказу или отрезать его на определенную длину? Доступен ли он для отдельной покупки?

О: Да, мы поддерживаем резку и штамповку по индивидуальному заказу, а направляющие можно приобрести отдельно без полной системы крепления фотоэлектрических модулей. Стандартные характеристики хранятся на складе, а нестандартные изготавливаются по параметрам проектного чертежа.

В3: Каков гарантированный срок службы защиты от коррозии?

О: На горячеоцинкованные рельсы распространяется 15-летняя гарантия от коррозии; вариант «Цинк-Алюминий-Магний» (Zn-Al-Mg) предлагает 25-летнюю гарантию и рекомендуется для прибрежных районов или других суровых атмосферных условий. Оба варианта гарантии распространяются на характеристики покрытия при нормальных условиях эксплуатации фотоэлектрических систем на открытом воздухе.

В4: Можете ли вы помочь с расчетами пролета и нагрузки?

О: Да, и мы настоятельно рекомендуем выполнять эти расчеты для неармированных профилей. Пожалуйста, предоставьте нам схему модуля, расчетные ветровые и снеговые нагрузки, а также планируемое расстояние между рельсами; наша техническая группа проверит соответствующий пролет и профиль, и если неармированные рельсы не подходят для данного объекта, мы сообщим вам напрямую.

Вопрос 5: Каковы наиболее важные соображения при установке на месте?

Ответ: Критически важны четыре момента: выровняйте и выровняйте каждый ряд направляющих перед их креплением; затягивайте хомуты с моментом, указанным в проекте, а не полагайтесь на ощущения; оставлять компенсационные зазоры в местах подключения; и строго избегайте наступать на центр неармированных рельсов, так как область среднего пролета имеет наименьшую жесткость. Инструкции по установке и эксплуатации прилагаются к каждому заказу, а наша техническая команда готова ответить на вопросы на протяжении всего процесса установки.
