H-рейка

В автоматизированном сборочном и погрузочно-разгрузочном оборудовании направляющая определяет, останется ли линейная направляющая тихой и плавной через три года или начнет раскачиваться уже через три месяца. Большинство традиционных однощелевых профилей концентрируют нагрузку на одной рабочей поверхности; эксцентриковые нагрузки могут постепенно вывести каретку из строя, что в конечном итоге повлияет на производительность всей машины. H-Rail решает эту проблему за счет геометрии поперечного сечения, а не исключительно за счет обработки поверхности. Благодаря симметричному H-образному алюминиевому профилю с двумя параллельными перемычками он предназначен для применения в приложениях с возвратно-поступательным движением, таких как линейные направляющие, подъемные колонны, двухтактные механизмы, станки для инструментов и легкие конвейерные линии.

Что такое направляющий профиль двутаврового сечения?

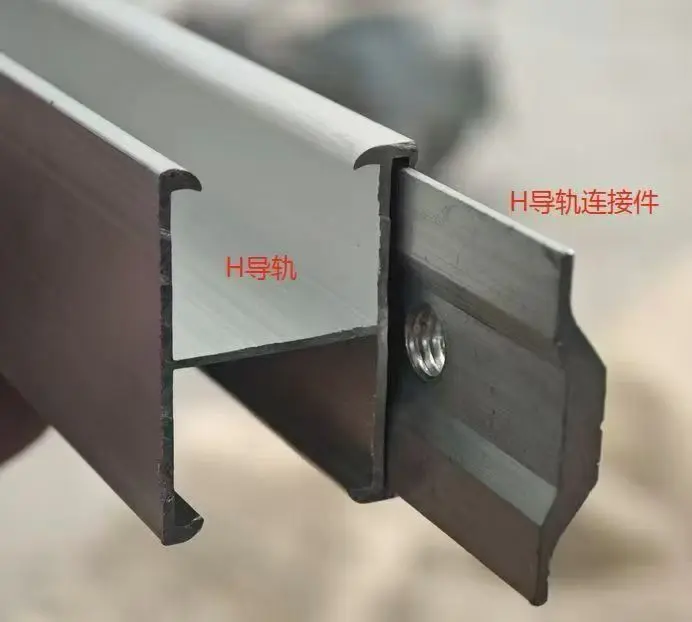

H-Rail представляет собой конструкционный алюминиевый направляющий профиль с поперечным сечением, напоминающим букву «H»: два горизонтальных фланца, соединенных центральной перемычкой, образующей пригодные для использования поверхности с прорезями с обеих сторон. Благодаря такой симметричной геометрии вертикальные нагрузки распределяются на два опорных рычага, а не на один, а открытый центр снижает вес без ущерба для жесткости.

Такая геометрия дает тройное преимущество: по сравнению с однощелевыми рельсами аналогичного веса она меньше прогибается при умеренных нагрузках; сам профиль сопротивляется кручению при воздействии на оборудование боковых сил или аварийных остановках; а при наличии двух обработанных поверхностей каретка может двигаться с любой стороны или даже с обеих сторон одновременно.

Основные преимущества и причины, стоящие за ними

Сбалансированное распределение нагрузки:

Двойное поперечное сечение распределяет давление между двумя опорными рычагами, делая рабочие поверхности менее склонными к образованию вмятин или деформации от сосредоточенных нагрузок. Наш производственный опыт показывает постоянную несущую способность всех партий — решающий фактор при создании сотен идентичных рабочих станций.

Торсионная устойчивость:

Симметричное поперечное сечение H-образных направляющих по своей природе препятствует скручиванию при воздействии на оборудование боковой силы или при установке длинных направляющих. Это напрямую решает распространенную проблему в мастерских: H-образные направляющие слегка скручиваются после установки, что приводит к застреванию или заклиниванию каретки на полпути ее хода. Двусторонняя конструкция: обе рифленые стороны обработаны с высокой точностью, что позволяет устанавливать направляющую лицевой стороной вверх, вниз или вертикально; он также может служить несущей балкой или соединителем рамы. Один профиль охватывает несколько конфигураций конструкции, что снижает потребность в специальных кронштейнах.

Прямолинейность при длинных штрихах:

Каждый рельс выпрямляется после экструзии и индивидуально проверяется перед отправкой, что обеспечивает прямолинейность без прогиба даже при большой длине. Движение каретки остается постоянным на протяжении всего хода, избегая заедания или ослабления на обоих концах.

Жесткоанодированные рабочие поверхности:

Твердый анодированный слой повышает твердость поверхности и износостойкость, предотвращая деградацию поверхности даже при высокочастотном скольжении. Он устойчив к пыли и влаге, а матовая поверхность предотвращает накопление грязи, что делает его идеальным для чистых помещений и участков точной сборки.

Технические характеристики

Элемент	Спецификация
Материал	Алюминиевый сплав, горячепрессованный
Тип раздела	Симметричный Н-профиль, двойная стенка, полая сердцевина
Обработка поверхности	Твердое анодирование, матовое покрытие.
Длина	Отрезка по чертежу заказчика
Прямолинейность	Выпрямлен и проверен перед отправкой
Варианты обработки	Резка по длине, снятие фасок, сверление, нарезание резьбы, прецизионная обработка.
минимальный заказ	1 × контейнер 20ГП; небольшие пробные заказы по договоренности
Время выполнения	7–15 рабочих дней после получения депозита
Торговые условия	ФОБ/КФР/КИФ

Выбор подходящей направляющей для вашего оборудования

Начните с направления нагрузки:

Если груз расположен непосредственно над H-образным рельсом и сила всегда вертикальна, обычно достаточно стандартного профиля с двойной стенкой. Однако, если нагрузка смещена от центра или оборудование подвергается частым аварийным остановкам, мы рекомендуем сначала обсудить с нами условия вашего применения; геометрические преимущества конструкции профиля наиболее важны в этих сценариях.

Длина является вторым ключевым фактором:

Более длинные ходы усиливают любую кривизну рельса; поэтому, если ход превышает несколько метров, мы рекомендуем заказывать предварительно выпрямленные и проверенные рельсы, отрезанные по длине, а не резать профиль на месте. Разница заключается в плавном, непрерывном движении по сравнению с потенциальным заеданием в середине хода.

Операционная среда является третьим фактором:

Твёрдоанодированные поверхности подходят для пыльных цехов и влажных помещений. Если H-Rail будет подвергаться промывке или воздействию смазочно-охлаждающих жидкостей, сообщите нам о конкретной среде, чтобы мы могли проверить совместимость поверхностей до размещения заказа.

Производство и контроль качества

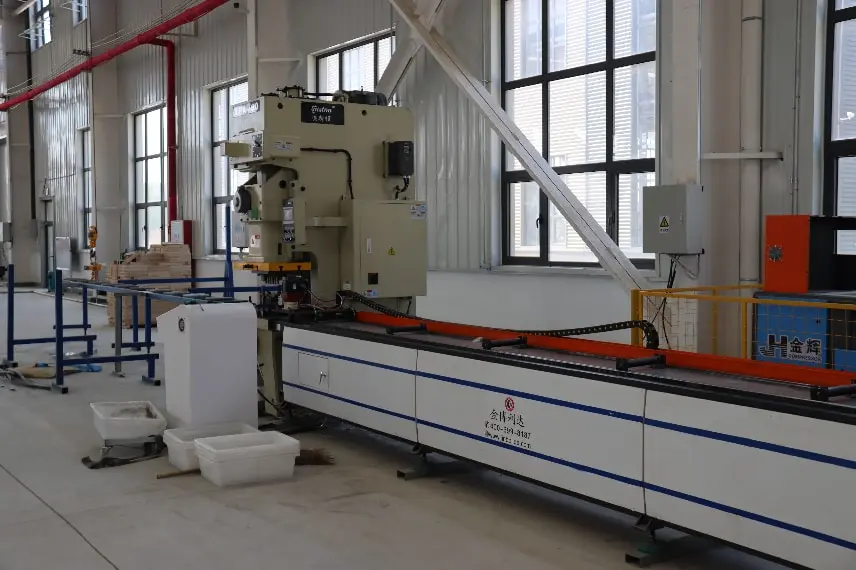

H-Rail производится на нашем собственном предприятии; экструзия, механическая обработка и анодирование выполняются собственными силами. На нашем производственном предприятии имеется восемь линий формовки С-образных каналов, две линии формовки стали «Ji»-профиля (шляпчатого профиля), два мощных станка для резки волоконным лазером и четыре линии штамповки с ЧПУ. Наше запатентованное оборудование включает в себя запатентованную полезную модель «Пробивной станок для алюминиевого профиля» (ZL 2023 2 2784865.9). Годовая производственная мощность завода составляет около 200 000 тонн.

Мы экспортируем в более чем 30 стран и поддерживаем долгосрочные программы поставок как для подрядчиков проектов, так и для производителей оборудования; Экспортная документация и механизмы проверки третьей стороной могут обсуждаться в каждом конкретном случае.

Часто задаваемые вопросы

В1: вы производитель или торговая компания?

О: мы являемся производителем. Экструзия, правка, механическая обработка и твердое анодирование наших H-образных направляющих выполняются на нашей собственной производственной базе в Тяньцзине, Китай. Вы можете ознакомиться с нашими заводскими записями и сертификатами.

В2: Каков минимальный объем заказа (MOQ)?

О: Стандартный минимальный заказ — один контейнер емкостью 20 GP. Мы можем принять меньшие количества для первоначальных пробных заказов или пробных партий — пожалуйста, сообщите нам требуемые характеристики поперечного сечения и общую длину, и мы предоставим соответствующее предложение.

В3: Можете ли вы обрабатывать продукцию по нашим чертежам?

А: Да. Резка фиксированной длины, снятие фасок, сверление, нарезание резьбы и другие процессы отделки выполняются собственными силами. Рельсы готовы к установке сразу после поставки и не требуют дальнейшей обработки на вашем предприятии.

В4: Какие ветровые и снеговые нагрузки выдерживают ваши рельсы?

Ответ: Наши H-образные рельсы прошли строгие испытания с имитацией ветровой и снеговой нагрузки. Мы можем выполнить расчет нагрузки на основе местных климатических параметров и порекомендовать подходящую модель H-Rail, соответствующую международным стандартам, таким как EN 1991 и ASCE 7.

В5: Как вы обеспечиваете стабильность качества при оптовых заказах?

О: Каждая партия перед упаковкой проходит проверку на предмет прямолинейности, структурной целостности и качества поверхности; одни и те же стандарты приемки применяются от исходного образца до конечного контейнера.

Вопрос 6: Совместимы ли ваши H-образные направляющие с распространенными на рынке фотоэлектрическими зажимами?

Стандартный профиль H-образной направляющей совместим с подавляющим большинством средних и концевых зажимов, а также крепежных элементов из нержавеющей стали, доступных на рынке. Если у вас есть особые требования к подходящим зажимам, мы также можем изготовить профили по индивидуальному заказу, создав новые формы.
