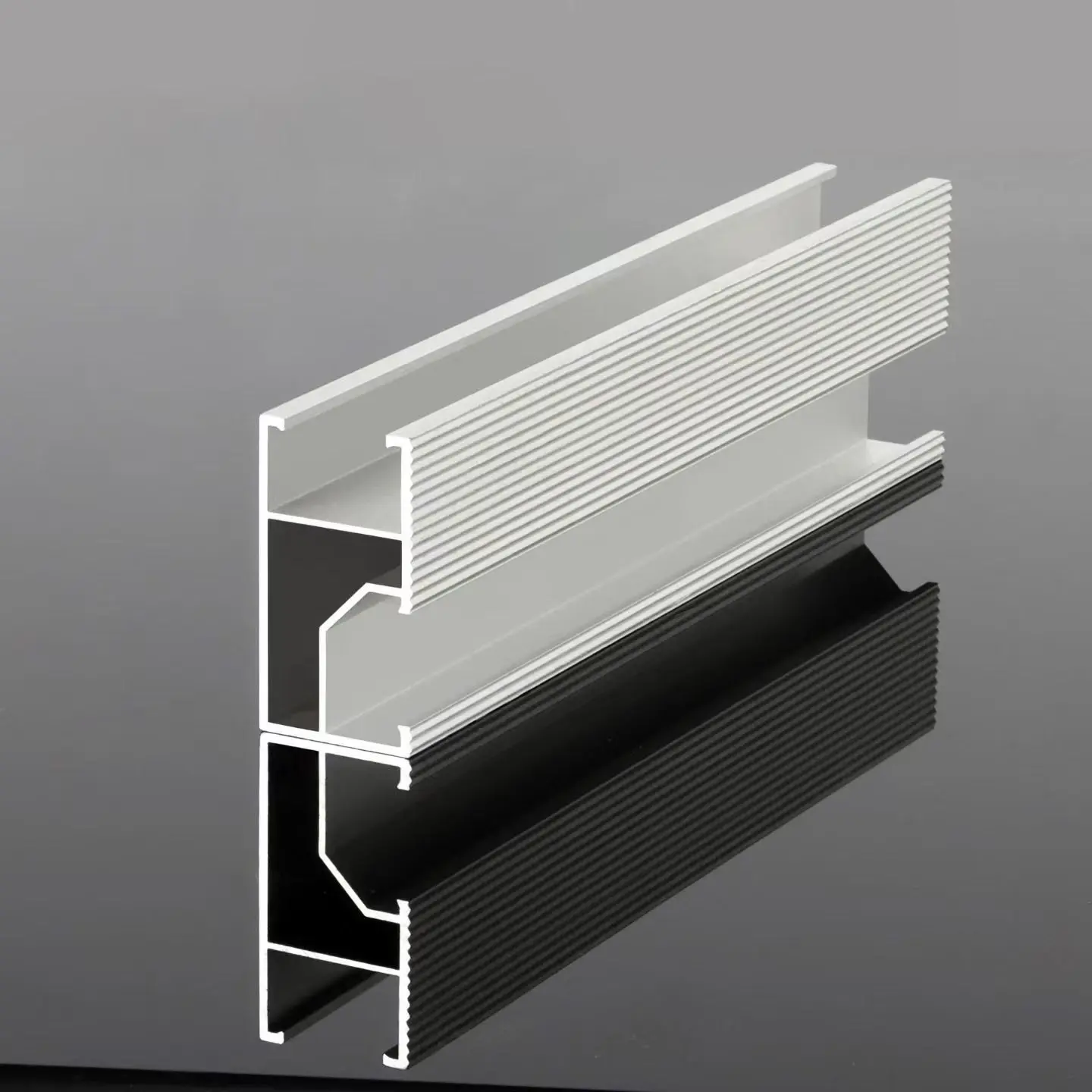

Нестандартная направляющая

Мы проектируем нестандартные профили направляющих рельсов на основе конкретной геометрии крыши, а не выбираем их из стандартного списка. Мы формируем необходимые профили из высокопрочной стали S350GD со стандартными Т-образными пазами, которые остаются совместимыми со стандартными средними зажимами, концевыми зажимами и скользящими гайками; они поставляются либо с горячеоцинкованным покрытием, либо с покрытием Zn-Al-Mg. Проектирование профиля, профилирование, штамповка и резка по длине выполняются на нашем собственном заводе в Тяньцзине, Китай.

Применимые типы крыш

Трапециевидные и фальцевые металлические крыши с уникальной геометрией:

Распространенные сценарии включают нетрадиционные трапециевидные профили или профили со стоячим фальцем и высоту ребер, превышающую стандартные диапазоны, когда основания стандартных направляющих C/U будут мешать ребрам крыши, не позволяя им сидеть ровно.

Изогнутые, арочные или ступенчатые крыши:

На крышах с кривизной или перепадом высот стандартные рельсы с фиксированными профилями либо оставляют зазоры, либо заставляют рамы модулей скручиваться. Нестандартные профили нестандартной направляющей позволяют расположить каждую точку крепления на точно необходимой высоте.

Компоновки с ограниченным пространством:

Ситуации, связанные с небольшой высотой монтажа, проникновением оборудования на крыше через массив или модулями, установленными под особыми углами наклона. Нестандартные профили рельсов можно сделать неглубокими или иметь такую ​​форму, чтобы преодолевать препятствия, что устраняет необходимость перепроектировать весь массив только для соответствия стандартному профилю.

Модернизация фотоэлектрических систем существующих промышленных объектов:

Если существующие прогоны фиксированы и неподвижны, профили нестандартных направляющих, разработанные с учетом существующего расстояния между прогонами, позволяют монтировать новый массив непосредственно на исходную конструкцию без резки или усиления.

Основные преимущества и основные причины

Профили, адаптированные к крыше, экономят рабочее время:

Профили разработаны специально с учетом формы ребер крыши, положения прогонов и углов модулей. При поставке рельсы представляют собой готовые к установке компоненты, а не компромиссные решения. Это приводит к значительной экономии труда на месте, устраняя необходимость резки, шлифования или установки прокладок на крыше, а также значительно сокращая непредвиденные остановки работы.

Более высокая конструктивная эффективность при том же количестве стали:

Нестандартное сечение направляющей позволяет расположить материал именно там, где действует изгибающий момент; при том же весе обеспечивает более высокий момент инерции, чем стандартные секции. Когда нагрузка на крышу является ограничением, применяется та же логика, обратная: секцию можно сделать легче, чтобы контролировать собственную нагрузку на стареющие крыши.

Стандартные Т-образные пазы сохраняются на зажимной поверхности:

Независимо от внешнего профиля, на зажимной поверхности сохраняются стандартные Т-образные пазы. Имеющиеся в продаже средние зажимы, концевые зажимы и скользящие гайки можно использовать как обычно, а остальная часть спецификации остается неизменной. Имеющиеся у вас инструменты для установки и зажимы остаются пригодными для использования.

Однопроходное формование и стабильная поставка:

Профиль формируется путем непрерывного профилирования стальной полосы за один проход, что обеспечивает постоянную прямолинейность и повторяемость в партиях — десятый контейнер будет соответствовать утвержденному образцу.

Варианты покрытия в зависимости от срока службы:

Нестандартная направляющая имеет варианты горячеоцинкованной (Z275) и цинк-алюминиево-магниевой (ZAM80–150). Цинк-алюминий-магний обеспечивает способность к самовосстановлению кромок реза и превосходную устойчивость к солевому туману по сравнению с обычным цинкованием; поэтому мы рекомендуем его для прибрежных зон и промышленных объектов с высокой влажностью. Гарантия на коррозионную стойкость составляет 15 лет для горячеоцинкованной стали и 25 лет для цинк-алюминиево-магниевой стали.

Технические характеристики продукта

Элемент	Справочная спецификация	Примечание
Материал	S350GD / S450GD холоднодеформированная сталь	Полоса стальная высокопрочная, гнутая
Покрытие	Горячеоцинкованная сталь Z275 или Zn-Al-Mg ZAM80–150.	Выбрано для каждого проекта
Толщина	1,2/1,5/2,0/2,5 мм	1,2–1,5 мм типично для гладких участков.
Высота секции	40/45/50/60/80 мм	Пользовательские разделы для дизайна
Ширина фланца	30/35/40 мм	Соответствует модульным зажимам
Слот	Т-образный или открытый слот	Для стандартных скользящих гаек
Длина	3/4/6 м, обрезанный по длине	Оптимизирован для транспортировки и резки
Вес единицы	Прибл. 1,2–3,5 кг/м	Зависит от сечения и толщины
Совместимые модули	Общие модули c-Si, 500–700 Вт	Пейзаж или портрет
Макс. поддержка промежутка	1,0–1,5 м	При условии конструктивного расчета; простые секции ниже
минимальный заказ	1 × контейнер 20ГП; небольшие пробные заказы по договоренности	—
Время выполнения	7–15 рабочих дней после получения депозита	—
Торговые условия	ФОБ/КФР/КИФ	—

Меры предосторожности при установке и использовании

Пути нагрузки определяются конкретным сечением, спроектированным для проекта; поэтому протоколы установки этих нестандартных направляющих более строгие, чем для стандартных рельсов. Мы требуем от каждой монтажной бригады соблюдения следующих пяти пунктов:

1. Не меняйте ориентацию паза относительно направления установки: неправильная ориентация приводит к изменению несущего сечения и снижению грузоподъемности.

2. Затягивайте болты строго согласно расчетному моменту; чрезмерный крутящий момент на тонкостенных участках нестандартного профиля может привести к местному смятию.

3. Для сращивания рельсов необходимо использовать специальные соединители, предназначенные для данного конкретного участка; стандартные соединители рельсов несовместимы с такой геометрией.

4. Установить изолирующие прокладки в местах контакта разнородных металлов для предотвращения электрохимической коррозии; убедитесь, что крепежные детали совместимы с покрытием (горячеоцинкованное или цинк-алюминиево-магниевое).

5. Не наступайте на тонкостенные участки в середине пролета рельсов; сосредоточенные нагрузки от пешеходного движения могут вызвать деформацию.

Производство и контроль качества

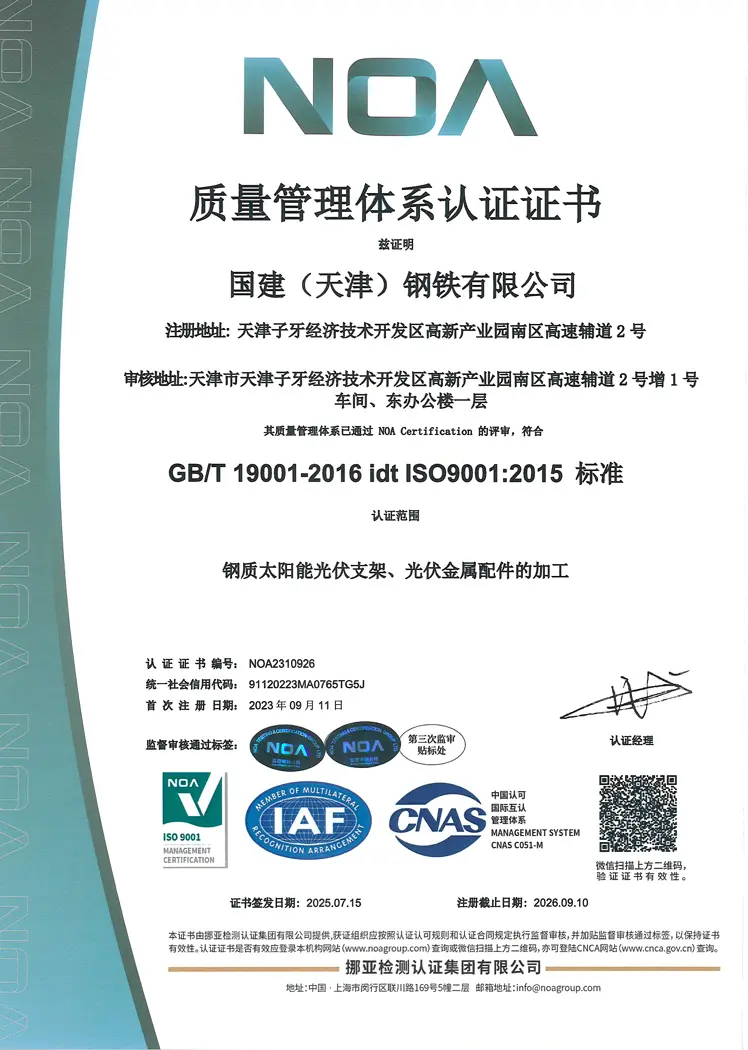

В нашей компании реализуется трехэтапный процесс контроля качества: проверка поступающей стальной полосы и материалов покрытия (проверка марки, толщины и массы покрытия); поточное измерение размеров и прямолинейности поперечного сечения при профилировании; и окончательная проверка точности поперечного сечения, прямолинейности и состояния поверхности перед упаковкой каждой партии. Наши системы управления качеством и окружающей средой сертифицированы по стандартам ISO 9001, ISO 14001 и ISO 45001; Область сертификации распространяется на стальные фотоэлектрические монтажные конструкции и металлические фотоэлектрические аксессуары.

Часто задаваемые вопросы (FAQ)

В1: Какая информация вам нужна от нас, чтобы предоставить расценки на рельсы нестандартного профиля?

Ответ: Нам необходимы чертежи черепицы или прогонов (или эскиз поперечного сечения с размерами), размеры и расположение модуля, а также запланированный пролет опоры. На основании этого мы подтвердим поперечное сечение, характеристики покрытия и вес единицы, прежде чем предоставить ценовое предложение. Образцы или поперечные сечения первого изделия могут быть изготовлены до начала массового производства.

В2: вы производитель или торговая компания?

О: мы являемся производителем. Профилирование рулонов, штамповка, обработка по длине и управление нанесением покрытий выполняются на нашем собственном производственном предприятии в Тяньцзине, Китай. Вы можете ознакомиться с нашими заводскими записями и сертификатами.

В3: Как мне выбрать между горячеоцинкованным покрытием и цинково-алюминиево-магниевым покрытием?

Ответ: Для большинства внутренних кровель достаточно горячеоцинкованной стали (Z275). Для прибрежных зон, зон с высокой влажностью или промышленных агрессивных сред мы рекомендуем цинк-алюминий-магниевый сплав, поскольку он обеспечивает превосходную защиту и устойчивость к солевому туману. Срок гарантии соответственно различается: 15 лет для горячеоцинкованной стали и 25 лет для цинк-алюминиево-магниевой стали.

В4: Требуется ли заказ полного контейнера для пользовательских профилей?

О: Стандартный минимальный объем заказа составляет один контейнер емкостью 20GP. Для первоначальных пробных заказов или пробных партий новых профилей мы можем принять меньшие количества; просто предоставьте чертеж профиля и общую длину, и мы сделаем соответствующее предложение.

В5: Совместима ли эта направляющая со стандартными зажимами и креплениями?

О: Это зависит от характеристик профиля нестандартной направляющей. Стандартные модифицированные профили совместимы с обычными зажимами и крепежами из нержавеющей стали, доступными на рынке; для специальных профилей мы предоставляем соответствующие зажимы и соединители, чтобы обеспечить совместимость при установке на месте.
