Солнечный крючок для крыши

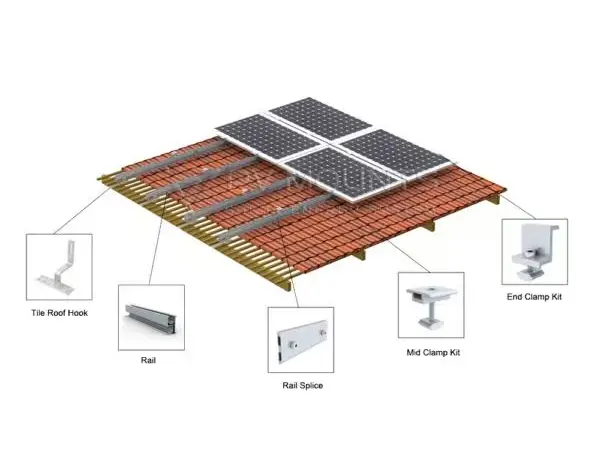

Крюк для солнечной крыши, предоставленный производителем Guojian, можно установить, не прорезая водонепроницаемый слой, что позволяет избежать риска протечки крыши в ее источнике. В сочетании со специальными направляющими с C-образными канавками система обеспечивает легкий, безопасный и надежный монтаж. Благодаря нашей собственной линии по производству штамповочных аксессуаров для крыш и полной сертификации «трех систем», мы обладаем обширным опытом в распределенных фотоэлектрических полях на крышах и предоставляем услуги для промышленных и жилых проектов по всей стране.

Ключевые проблемы клиентов

1. Не приведет ли это к протечке крыши?

В стандартную комплектацию крючков Guojian входят утолщенные водонепроницаемые подушечки из EPDM. Точки крепления совмещаются с конструкционным слоем крыши, передавая нагрузку на нижележащие прогоны или деревянные балки; плитка служит только покрытием и не имеет веса, что исключает риск протечки через сквозные отверстия. Полевые испытания в дождливых прибрежных районах и южных регионах с длительными сезонами дождей (сливовый дождь) не выявили утечек в течение пяти лет.

2. Совместимо ли оно с разными типами плитки?

Мы предлагаем несколько серий продукции: регулируемые крючки для черепицы подходят для различной изогнутой глиняной черепицы, а зажимы из цветной стали подходят для трапециевидных или гофрированных стальных крыш. Пользовательские формы могут быть созданы на основе конкретных типов черепицы и уклонов крыши, что устраняет необходимость шлифовки или резки на месте.

3. Будет ли он ржаветь в агрессивных средах, например, в прибрежных или промышленных зонах?

Стандартные оцинкованные крючки, используемые внутри страны, имеют тенденцию ржаветь и ломаться в течение 3–5 лет. Мы предлагаем нержавеющую сталь 304 для стандартных крыш и нержавеющую сталь 316 специально для приморских или соляно-щелочных промышленных зон. Наш вариант из углеродистой стали цинк-алюминий-магний обеспечивает превосходное соотношение цены и качества, имеет самовосстанавливающееся покрытие на кромках реза и выдерживает 1000-часовые испытания в солевом тумане без появления пятен ржавчины.

4. Соответствует ли он стандартам устойчивости к тайфунам и снеговым нагрузкам?

Корпус крючка изготовлен из утолщенного (2,0–3,0 мм) листового металла и сформирован методом комплексной штамповки, что исключает слабые места, возникающие в местах соединений. Он прошел механические испытания на давление ветра 60 м/с и снеговую нагрузку 1000 Н/м². Крупномасштабные установки в подверженных тайфунам юго-восточных прибрежных районах и заснеженных северных промышленных объектах не выявили случаев расшатывания или деформации.

Области применения

1. Бытовая фотоэлектрическая система на крыше

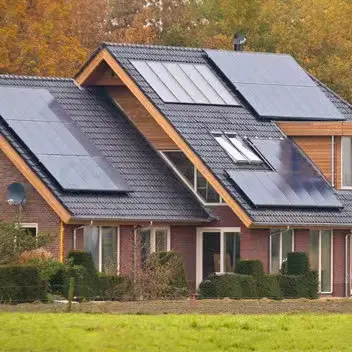

Подходит для самостоятельных сельских домов и вилл с застекленными или цементно-черепичными крышами, а также для небольших (3–10 кВт) бытовых фотоэлектрических систем. Крюк для солнечной крыши не создает чрезмерной нагрузки на крышу, а установка сохраняет первоначальный внешний вид черепицы, что делает ее идеальной для проектов модернизации фотоэлектрических систем в масштабах всей деревни.

2. Промышленные и коммерческие стальные крыши с цветным покрытием.

Распределенные фотоэлектрические решения для трапециевидных и гофрированных стальных крыш на заводах, логистических складах и промышленных парках. В число опций входят проникающие крючки и непроникающие зажимы, предназначенные для сохранения целостности оригинальной гарантии на гидроизоляцию крыши; подходит для крупномасштабных электростанций на крыше мощностью от сотен киловатт до нескольких мегаватт.

3. Специализированные сценарии композитной крыши

Интеграция фотоэлектрических систем для зданий в живописных районах с черепицей в старинном стиле, преобразованием плоской в ​​скатную бетонную крышу и соляриями. Изготовленные на заказ низкопрофильные ультратонкие крючки используются для сохранения первоначальной эстетики здания.

Практические примеры проектов

1. Проект фотоэлектрических установок для жилых домов в масштабах всей деревни в новой деревне Ляньчжу, Хэшань, Гуандун (1,07 МВт)

Регулируемые кровельные крюки из нержавеющей стали от Guojian использовались на всех крышах из глазурованной черепицы жилых домов, специально адаптированных для изогнутой глиняной черепицы, типичной для региона Линнань. Во время установки не произошло поломки плитки, а за три года эксплуатации не было выявлено никаких сообщений об утечках или коррозии; проект рекламировался как демонстрация фотоэлектрической архитектуры на провинциальном уровне.

2. Фотоэлектрическая установка мощностью 1,2 МВт из стали с цветным покрытием на крыше в большом логистическом парке в провинции Цзянсу.

На изогнутых стальных заводских крышах использовались специальные крюки увеличенной высоты для распределения точечных нагрузок; конструкция прошла проверку на местные тайфуны. Система вырабатывает в среднем 1,3 миллиона кВтч в год, при этом гидроизоляция крыши остается неповрежденной и герметичной.

3. Проект массового экспорта фотоэлектрических систем на крышах жилых домов во Вьетнаме.

Специальный крючок для солнечной крыши, предназначенный для плоских черепичных крыш Юго-Восточной Азии, экспортируется вместе с полными комплектами монтажных профилей. Проект охватывает более тысячи жилых крыш и адаптирован к местному климату с высокими температурами и большим количеством осадков.

Меры предосторожности при установке и использовании

1. Требования к точкам крепления

Основание крюка должно быть прикреплено к прогонам крыши (деревянным или стальным) или бетонным балкам. Запрещается крепление исключительно к плитке или поверхностному гидроизоляционному слою во избежание растрескивания или отслоения плитки в результате длительных нагрузок.

2. Характеристики гидроизоляции

Очистите пыль после сверления, введите в отверстие атмосферостойкий герметик и закрепите узел водонепроницаемой прокладкой из EPDM. После перестановки плитки сохраните первоначальный уклон дренажа и убедитесь, что дренажные каналы крыши остаются беспрепятственными.

3. Расстояние и характеристики нагрузки

Каждый фотоэлектрический модуль соединен с 2–4 кровельными крюками; плотность крюков должна быть увеличена при уклоне кровли более 25° или в прибрежных районах, подверженных сильным ветровым нагрузкам. Установка должна строго соответствовать предоставленным нами чертежам размещения нагрузки.

Гарантии сделок

1) Гарантия квалификации: полный набор сертификатов — ISO9001 (качество), ISO14001 (окружающая среда) и ISO45001 (гигиена труда) — вместе с кредитным сертификатом предприятия класса 3А и отчетами о проверке заводских материалов предоставляется вместе с поставкой для удовлетворения требований тендеров и тендеров.

2) Контроль качества: четырехэтапный контроль качества — входное тестирование сырья, проверка размеров с помощью штамповки с ЧПУ, отбор проб для защиты от коррозии солевым туманом и испытания с имитацией механической нагрузки. Каждая партия продукции отслеживается для исключения отклонений размеров и дефектов покрытия.

3) Гарантия доставки: в контрактах на поставку указаны четкие даты поставки, а за задержки применяются штрафные санкции; Поддерживается 10 000 тонн стандартных запасов, а срочные проекты получают приоритет в производстве.

4) Техническая поддержка на месте: инженеры могут быть отправлены для оказания помощи по установке на месте для крупномасштабных (мегаваттных) отечественных проектов; для зарубежных проектов мы предоставляем техническую документацию на английском языке и удаленные видеоинструкции.

5) Долгосрочная поддержка по эксплуатации и техническому обслуживанию. Для старых фотоэлектрических электростанций, которые находятся в эксплуатации уже много лет, мы предлагаем скидки на сменные крюки и аксессуары для оборудования, а также техническое руководство по техническому обслуживанию и ремонту фотоэлектрических систем на крыше.
