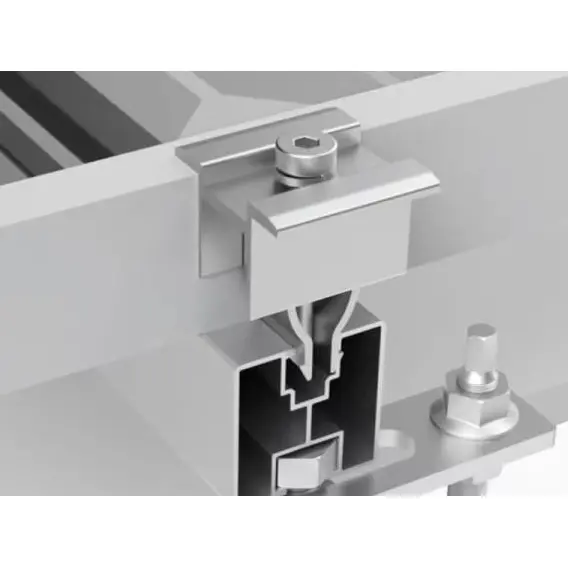

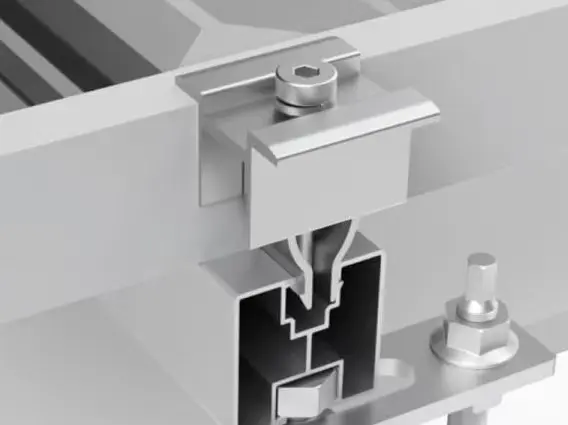

Пресс-фитинг для крепления солнечной батареи

Пресс-фитинги для монтажа солнечных батарей, поставляемые Guojian, подходят для фотоэлектрических рам диаметром от 30 до 55 мм и идеально совместимы со стальными направляющими C-типа, Z-типа, U-типа и цинк-алюминиево-магниевыми направляющими, производимыми нашим заводом. Поверхность обработана анодированием, что обеспечивает превосходную коррозионную стойкость и подходит для различных сценариев применения, таких как наземные электростанции, распределенные системы на крышах и дополнительные проекты в области фотоэлектрических систем в сельском хозяйстве.

Основные преимущества продукта

1. Интегрированное OEM-решение со спецификациями, идеально подходящими для компонентов.

2. Цельная конструкция из экструдированного алюминиевого сплава 6005-T5, обеспечивающая высокую структурную прочность.

3. Устойчивые к атмосферным воздействиям амортизирующие прокладки из EPDM для защиты каркасов модулей.

4. Широкий диапазон зажима, совместимый со всеми типами фотоэлектрических модулей.

5. Анодированная отделка обеспечивает длительную устойчивость к коррозии и долговечность на открытом воздухе.

6. Включает в себя крепежные детали из нержавеющей стали 304, предотвращающие ослабление ржавчины и заедание.

7. Массовое производство на автоматизированных линиях, обеспечивающее стабильные поставки для крупномасштабных проектов.

Сценарии применения

1. Наземные фотоэлектрические установки коммунального назначения.

Крупномасштабные фотоэлектрические базы мегаваттного класса на равнинах, в горных районах или пустынях; в сочетании с горячеоцинкованными или покрытыми Zn-Al-Mg рельсами С-образного профиля; использует средние и концевые зажимы для надежного монтажа массива с отличной устойчивостью к ветру, снегу и нагрузкам.

2. Коммерческие и промышленные (C&I) фотоэлектрические системы на крыше.

Пресс-фитинг для монтажа на солнечных батареях проектируется на цветную стальную черепицу или плоские бетонные крыши; легкие алюминиевые хомуты снижают общую нагрузку на крышу; совместимость с различными макетами массивов; простой монтаж без ущерба для гидроизоляции крыши.

3. Экологичные фотоэлектрические проекты

Агривольтаические, рыболовные, пасторальные и соляные фотоэлектрические станции; Рельсы Zn-Al-Mg в сочетании с коррозионностойкими алюминиевыми зажимами выдерживают солончаково-щелочную почву и среду с повышенной влажностью (например, над прудами с рыбой).

4. Фотоэлектрические навесы для автомобилей и умные теплицы

Фотоэлектрические навесы для автомобилей и сельскохозяйственные фотоэлектрические теплицы со стальной конструкцией; совместим с креплениями с регулируемым наклоном и отслеживанием; гибкое использование длинных и коротких зажимов для регулировки расстояния между модулями.

5. Зарубежные фотоэлектрические проекты

Жилые и коммерческие фотоэлектрические проекты в Юго-Восточной Азии, Европе и Африке; Доступны руководства по установке на английском языке; характеристики коррозионной стойкости подходят для дождливого или прибрежного климата; полные комплекты монтажной системы доступны на экспорт.

Рекомендации по установке и использованию

1. Строгое соблюдение характеристик крутящего момента.

Крутящий момент < 18 Н·м: недостаточное усилие зажима; модули могут скользить или создавать шум во время сильного ветра. Крутящий момент > 25 Н·м: Чрезмерное давление деформирует корпус модуля, вызывая микротрещины в стекле и последующее снижение выходной мощности.

2. Не игнорируйте амортизирующие прокладки из EPDM.

Прямой контакт металл-металл без накладки царапает анодированную раму и вызывает электрохимическую коррозию; Длительное проникновение дождевой воды приводит к ржавлению и повреждению рамы.

3. Не смешивайте крепеж из разных материалов.

Алюминиевые зажимы нельзя сочетать с болтами из углеродистой стали; Контакт между алюминием и железом в присутствии дождевой воды вызывает электрохимическую коррозию, которая в краткосрочной перспективе приводит к заклиниванию или поломке крепежных деталей.

4. Не режьте и не шлифуйте корпуса зажимов на месте.

Шлифование повреждает антикоррозионный анодированный слой, в результате чего кромки среза быстро ржавеют; если необходима корректировка размеров, заранее запросите на заводе нестандартные детали, изготовленные по индивидуальному заказу.

5. Совместимость толщины рамы модуля

Строго избегайте использования зажимов с узким захватом на слишком толстых рамах; это создает зазор между зажимом и рамой, концентрируя напряжение и, вероятно, раздавливая модуль.

6. Установка при низкой температуре или влажной погоде.

Установка не рекомендуется. Монтаж на солнечных батареях Пресс-фитинги при температуре ниже 0°C; низкие температуры затвердевают накладка из EPDM, снижая амортизационные характеристики и создавая риск повреждения каркаса модуля. Перед установкой после дождя убедитесь, что черепица и монтажные направляющие сухие.

7. Осмотр и техническое обслуживание после установки.

Проводить плановые проверки каждые шесть месяцев; проводите повторную проверку каждые три месяца для прибрежных или рыболовных солнечных проектов. Выполняйте комплексные проверки затяжки болтов и старения колодок после тайфунов или сильных метелей.

8. Требования к хранению и защите

Неустановленные хомуты храните на сухом складе в запечатанных, влагонепроницаемых картонных коробках; избегайте воздействия прямых солнечных лучей или дождя, чтобы предотвратить преждевременное старение и выход из строя резиновых прокладок.
