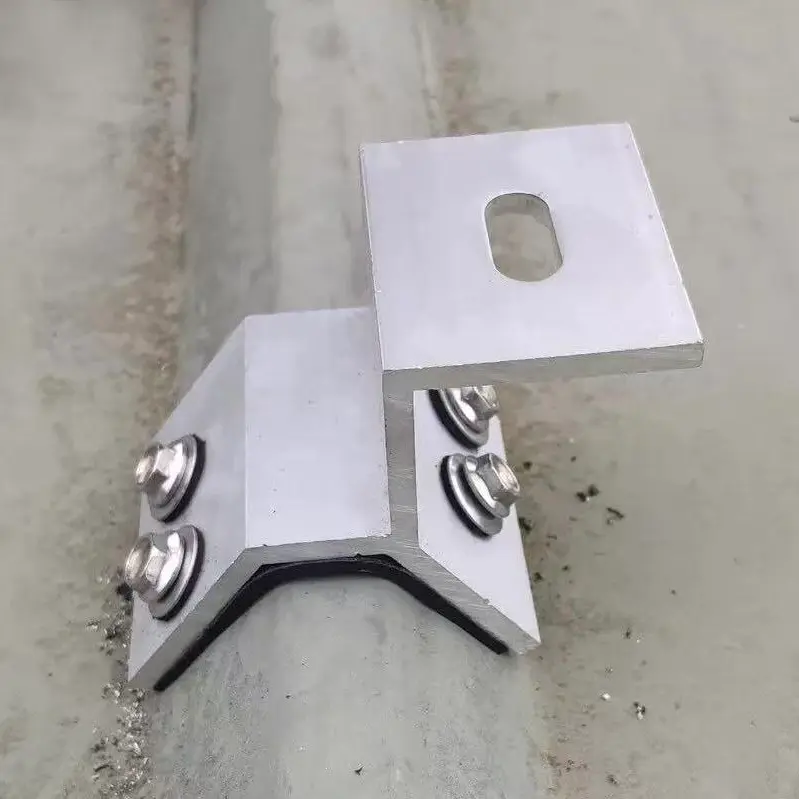

Крышный зажим

Кровельные зажимы, поставляемые заводом Guojian, подходят для различных типов металлических крыш, таких как панели скрытого крепления (Jiachi), гофрированные пластины и системы с нахлестом. В сочетании с направляющими с пазами С-образной формы, поставляемыми нашим заводом, они позволяют надежно фиксировать фотоэлектрические модули. Зажимы оснащены встроенными противоскользящими зубцами и резиновыми буферными накладками, которые эффективно предотвращают появление царапин на поверхности цветных стальных пластин и сохраняют устойчивость даже при сильном ветре до 60 метров в секунду, не допуская скольжения. Благодаря нашей независимой линии по производству штамповочного оборудования мы постоянно реализуем распределенные фотоэлектрические проекты для промышленных/торговых объектов и логистических парков, что значительно снижает затраты на установку и ремонт крыш и эффективно снижает риски технического обслуживания, вызванные утечкой воды в будущем.

Производственный процесс

1. Выбор и тестирование сырья.

Используются заготовки из первичного алюминия GB 6005-T5. При входном контроле проверяются прочность на разрыв, предел текучести и состав сплава Al-Mg-Si; переработанный или нечистый алюминий строго отвергается. Базовая устойчивость к коррозии в соляном тумане проверяется выборочно, и несоответствующие материалы немедленно возвращаются.

2. Высокотемпературная интегрированная экструзия.

Заготовки экструдируются при постоянной температуре 520°C для формирования корпуса зажима, захватных захватов и основания болта в виде одной детали. Эта бесшовная конструкция без сварных швов обеспечивает равномерное распределение нагрузки и исключает риск разрушения конструкции в точках сварки.

3. Прецизионное фрезерование зубьев с ЧПУ.

Полностью автоматизированное оборудование с ЧПУ фрезерует противоскользящую текстуру с ромбовидным рисунком на внутренней поверхности захвата. Стандартизированная глубина и шаг зубьев максимизируют трение о кровельную панель, предотвращая боковое скольжение при сильном ветре.

4. Анодированная антикоррозионная обработка.

Экструдированные зажимы подвергаются анодированию для создания плотного защитного оксидного слоя толщиной 12 мкм, который защищает от воздуха, дождя и солевых брызг. Оксидный слой объединяется с алюминием, обеспечивая длительную коррозионную стойкость даже на обрезанных кромках.

5. Интегрированная буферная подушка

В комплект входит резиновая прокладка из EPDM (термостойкая от -40°C до 120°C и устойчивая к ультрафиолетовому излучению). Отформованный для точного прилегания к контактной поверхности зажима, он смягчает давление при установке и предотвращает царапание алюминиевым сплавом краски на цветной стальной плитке или панелях Al-Mg-Mn.

Рекомендации по установке и использованию

1. Проверка профиля перед установкой

Перед установкой точно измерьте высоту ребер цветной стальной плитки, расстояние между ребрами и ширину шва, чтобы выбрать правильную модель зажима.

2. Стандартный момент затяжки

Затяните болты стандартным моментом 20–30 Н·м с помощью динамометрического ключа.

3. Среда установки

Запланируйте установку на сухие солнечные дни; Убедитесь, что на кровельных поверхностях нет стоячей воды, масла и пыли.

4. Спецификации компоновки с учетом нагрузки

Увеличьте плотность точек установки хомутов для крыш с уклоном более 20° или на прибрежных территориях, подверженных сильным ветровым нагрузкам.

5. Запрет на несанкционированную модификацию компонентов.

Запрещается шлифовка или резка анодированной поверхности хомутов из алюминиевого сплава на месте; все срезанные поверхности необходимо повторно покрыть антикоррозийным герметиком.

6. Требования к проверке после установки

Проверки проводятся каждые шесть месяцев после сдачи проекта, при этом особое внимание уделяется затяжке болтов и состоянию резиновых прокладок.

Области применения

1. Крупномасштабные логистические и складские мощности.

2. Индустриальные парки и производственные предприятия

3. Элитные здания со стоячим фальцем Al-Mg-Mn кровлей.

4. Прибрежные индустриальные парки и зоны химических заводов.

5. Зарубежные фотоэлектрические проекты с металлической кровлей

Ключевые проблемы клиентов

1. Нужно ли мне иметь на складе несколько типов кровельных зажимов, поскольку разные заводы используют профили стальных листов несовместимого цвета?

Стандартные рыночные зажимы часто имеют плохую совместимость профилей, что приводит к ослаблению захвата или появлению царапин на поверхности. Мы предлагаем три основные серии — зажимы Jiaochi (470/760/820), зажимы Al-Mg-Mn со стоячим фальцем и зажимы для трапециевидных листов — и можем создавать индивидуальные формы на основе конкретной высоты и шага гофра, обеспечивая единое решение по поставкам для всего проекта.

2. Как бороться с ржавчиной и проскальзыванием зажимов в прибрежных или химических зонах с сильными солевыми брызгами?

Стандартные оцинкованные хомуты часто ржавеют и ломаются в течение трех лет, а смешивание алюминия с железом вызывает электрохимическую коррозию. Наши зажимы имеют корпус из алюминиевого сплава 6005-T5 с анодированным покрытием и крепеж из нержавеющей стали 304; на них не обнаружено пятен ржавчины после 1000 часов испытаний в нейтральном солевом тумане, что обеспечивает стабильную работу в сильно агрессивных прибрежных и химических средах.

3. В районах, подверженных тайфунам, ослабнут ли зажимы или это приведет к отсоединению фотоэлектрической батареи?

Зажимы оснащены утолщенными захватами с противоскользящими зубцами для идеального прилегания к гофрам; Сторонние лабораторные испытания подтверждают устойчивость к давлению ветра до 1,5 кПа. В сочетании с самоконтрящимися гайками, препятствующими ослаблению, болты остаются надежными, несмотря на тепловое расширение и сжатие, и система была успешно развернута в многочисленных прибрежных проектах, подверженных тайфунам, без каких-либо происшествий соскальзывания.
