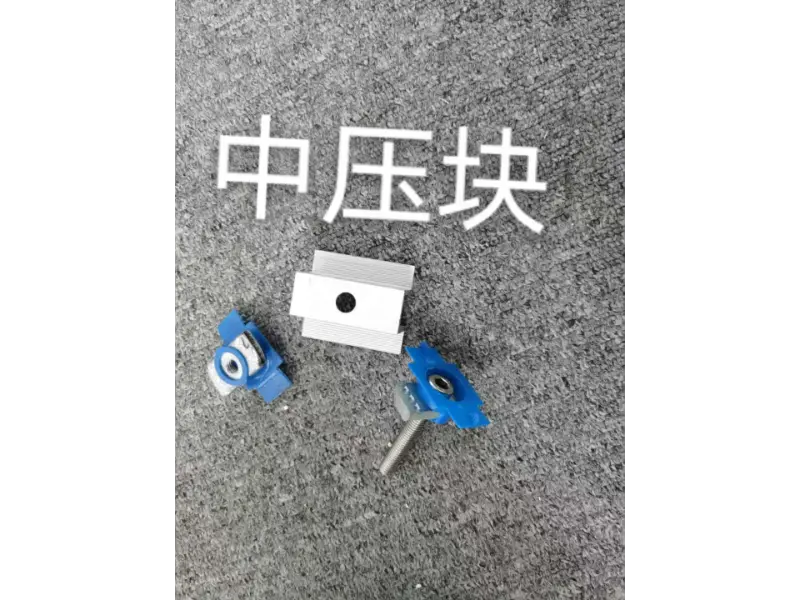

Промежуточный зажим из алюминиевого сплава

Промежуточный зажим из алюминиевого сплава (средний фотоэлектрический зажим) — это специализированный компонент, предназначенный для крепления фотоэлектрических (PV) модулей. Расположенный между двумя соседними фотоэлектрическими панелями, он фиксирует модули на монтажных направляющих, ограничивает горизонтальное смещение и повышает ветро- и сейсмостойкость всего массива. В комплект поставки входят крепления из нержавеющей стали 304 и дополнительная противоскользящая резиновая прокладка из EPDM для защиты рамы модуля от повреждений. В конструкции предусмотрены дренажные и воздушные каналы для минимизации скопления пыли, воды и снега. Эти зажимы широко используются в коммерческих и промышленных установках на крышах, в бытовых фотоэлектрических системах и наземных солнечных электростанциях коммунального хозяйства. Размеры могут быть изменены в зависимости от толщины модуля и требований к нагрузке конкретного проекта.

Основные функции

1. Промежуточный зажим и фиксация:

Установленный между двумя соседними фотоэлектрическими модулями промежуточный зажим из алюминиевого сплава надежно фиксирует модули на монтажных направляющих. Он ограничивает как горизонтальное, так и вертикальное смещение, гарантируя, что модули остаются аккуратно выровненными и подвергаются стабильным, равномерным нагрузкам; он служит основным связующим компонентом для защиты всего массива.

2. Ветро- и сейсмостойкость:

Обеспечивая многоточечный зажим, устройство ограничивает перемещение и колебания модуля во время сильного ветра или сейсмических явлений. Это предотвращает смещение модулей с рельсов или вибрацию при экстремальных нагрузках, тем самым улучшая общую устойчивость массива в суровых погодных условиях.

3. Противоскользящая и предотвращающая ослабление:

Внутренние противоскользящие зубцы в сочетании с резиновой подушкой из EPDM увеличивают трение между зажимом и рамой модуля. Это предотвращает скольжение или ослабление модулей, а также смягчает усилие зажима, защищая рамы модулей от сдавливания или повреждения.

4. Передача нагрузки:

Зажим равномерно передает вес модулей, а также ветровые и снеговые нагрузки на монтажные направляющие, опорные колонны и конструкцию фундамента. Это распределяет напряжение, предотвращая локальную перегрузку, которая в противном случае могла бы привести к структурной деформации или повреждению фотоэлектрических модулей.

5. Дренаж и воздушный поток:

Конструкция промежуточного зажима из алюминиевого сплава включает встроенные дренажные и воздушные каналы. Они способствуют эффективному стоку дождевой воды и конденсата, уменьшая скопление пыли, воды и снега в точках крепления, а также минимизируя риски затенения и чрезмерной нагрузки на модули.

6. Совместимость и универсальность:

Совместим со стандартной толщиной солнечных модулей (например, 30 мм, 35 ​​мм, 40 мм) и возможностью настройки нестандартных размеров. Разработанная для работы с различными рамными конструкциями и модулями разных производителей, единая система поставок может удовлетворить требования самых разных проектов.

Технические характеристики

Элемент	Спецификация
Базовый сплав	Алюминиевый сплав 6005-T5/6063-T5 (опционально)
Обработка поверхности	Анодирование серебром, толщина пленки ≥10 мкм.
Толщина анодной пленки	≥10 мкм, утолщенная версия доступна для прибрежных зон и сред с высоким содержанием соленых брызг
Совместимая толщина модуля	30 мм, 35 ​​мм, 40 мм (настраиваемый)
Стандартная длина	40/50/60/80 мм (обрезается по размеру по запросу)
Тип структуры	Модульная структура среднего зажима с противоскользящим профилем зубьев на внутренней стороне.
Опорные крепежи	Т-образные болты и гайки из нержавеющей стали 304
Дополнительные аксессуары	Противоскользящие прокладки из каучука EPDM.
Сопротивление ветровой нагрузке	До 60 м/с (проверяется для каждого проекта)
Снежная нагрузка	1,4 кН/м² (рассчитывается для каждого проекта)
Сценарии применения	Коммерческие и промышленные крыши, бытовые фотоэлектрические станции, наземные центральные фотоэлектрические электростанции
Применимые стандарты	Доступны сертификаты GB/T 5237, CE, ISO9001.

Услуги по упаковке и логистике

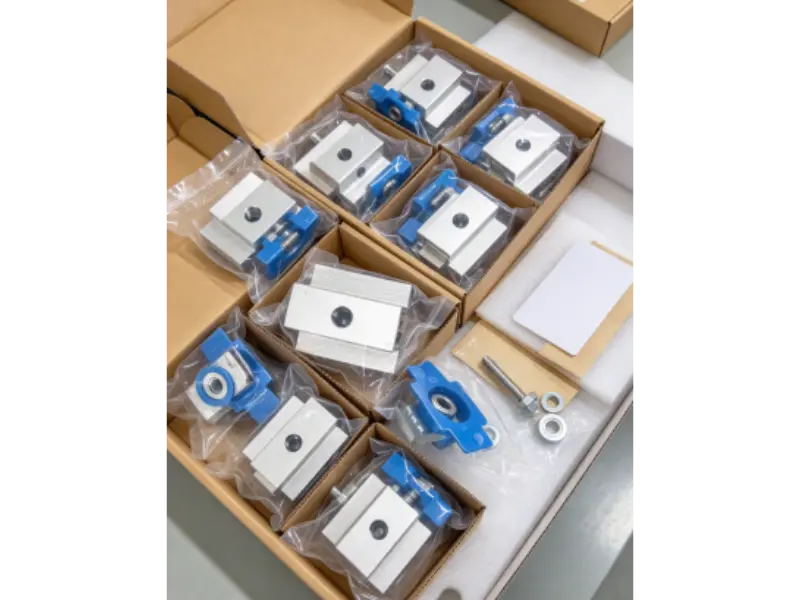

1. Индивидуальная упаковка:

Каждый промежуточный зажим из алюминиевого сплава упаковывается отдельно, чтобы предотвратить трение или удары, защитить анодированную поверхность и исключить появление царапин или повреждений покрытия во время транспортировки.

2. Четкая маркировка:

Товары отсортированы по моделям и спецификациям, снабжены четкими этикетками и упаковочными листами для облегчения быстрой проверки запасов на месте и организованного хранения.

3. Проверка количества:

Каждая поставка проходит тщательный подсчет и проверку моделей и партий, чтобы гарантировать, что фактические товары — с точки зрения количества и характеристик — идеально соответствуют упаковочному листу, что предотвращает нехватку или упущения.

4. Усиленная внешняя упаковка:

Товары упаковываются в прочные стандартные картонные коробки или деревянные ящики, оснащенные внутренними амортизирующими материалами и усиленными угловыми защитными элементами для предотвращения деформации от ударов во время транспортировки.

5. Защита от влаги:

В упаковку включены осушители, обеспечивающие сухую среду во время морской или наземной перевозки, предотвращающие повреждение анодированного покрытия, вызванное влагой, и гарантирующие готовность компонентов к немедленной установке по прибытии.

6. Логистическая поддержка:

Гибкие варианты доставки включают поэтапные поставки. Для международных заказов мы предоставляем полные упаковочные листы и таможенную документацию для обеспечения беспрепятственного оформления экспорта; для внутренних заказов мы предлагаем доставку полной загрузкой прямо на объект в соответствии с графиками строительства.

Процесс установки

1. Инструктаж перед установкой:

Мы предоставляем планы установки и техническую документацию с описанием ключевых точек установки, требований ужесточения и основных мер предосторожности, а также сопровождаем технический инструктаж перед началом строительства.

2. Расположение и макет:

На основе проектных чертежей определяется расположение солнечных модулей и монтажных направляющих, а также отмечаются точки установки средних зажимов, чтобы обеспечить одинаковое расстояние и выравнивание.

3. Размещение модуля:

Солнечные модули устанавливаются на монтажные направляющие; Расстояние и выравнивание между соседними модулями регулируются таким образом, чтобы рамы модулей идеально вписывались в пазы средних зажимов.

4. Установка и затяжка:

Установите промежуточные зажимы из алюминиевого сплава и затяните Т-образные болты с указанным моментом затяжки. Убедитесь, что сила затяжки хорошо контролируется: избегайте чрезмерной силы, которая может повредить рамы модулей, и следите за тем, чтобы они не были слишком ослаблены, что может привести к нестабильности.

5. Проверка противоскольжения:

Убедитесь, что резиновые накладки из EPDM и противоскользящие зубцы расположены правильно. Осмотрите каждую точку зажима, чтобы убедиться, что модули надежно закреплены и не соскользнут и не ослабнут.

6. Окончательная проверка и приемка:

Проверьте весь массив, чтобы убедиться, что все компоненты правильно затянуты и выровнены. Проверьте зазоры между модулями и их общее выравнивание. После подтверждения требований к несущей способности и прохождения проверки установка может быть передана в эксплуатацию.

Часто задаваемые вопросы

Вопрос 1: Какой зазор следует оставить между рамами двух соседних модулей при использовании среднего зажима?

О: Для стандартных проектов компенсационного зазора 5–8 мм достаточно, чтобы компенсировать тепловое расширение и сжатие. Мы также можем порекомендовать соответствующие спецификации на основе чертежей вашего проекта при размещении заказа.

Вопрос 2: Каков правильный момент затяжки средних зажимов и не повредит ли он рамки модуля?

A: Затяните Т-образные болты в соответствии со стандартными моментами затяжки. Поскольку резиновая прокладка из EPDM действует как буфер, правильная затяжка не повредит рамы модуля. Однако чрезмерный крутящий момент может разрушить алюминиевые рамы, поэтому следует избегать чрезмерной затяжки.

Вопрос 3: Не заклинят ли болты, используемые со средними зажимами, при длительном использовании на открытом воздухе, что затруднит их последующее удаление?

О: В стандартной комплектации мы поставляем крепеж из нержавеющей стали 304, который обеспечивает хорошую устойчивость к заеданию. Для долгосрочных проектов на открытом воздухе также можно выбрать болты с противозадирным покрытием, чтобы их было легче снять во время будущего обслуживания или замены модуля.

Вопрос 4: Можно ли повторно использовать средние зажимы, если зубцы (зубья) изношены?

О: Их можно использовать повторно, если зубцы изношены незначительно и профиль остается недеформированным. Если зубцы сильно изношены, противоскользящие свойства будут нарушены; поэтому мы не рекомендуем использовать их для новых фотоэлектрических проектов.

Вопрос 5: Можно ли использовать средние зажимы разной толщины в одном проекте крыши?

О: Смешивать разные спецификации не рекомендуется. Использование промежуточных зажимов различной толщины может привести к неравномерной нагрузке на модули, потенциально вызывая локальную концентрацию напряжений и увеличивая риск образования микротрещин; поэтому лучше всего стандартизировать спецификации.

Вопрос 6: Какие конкретные соображения следует учитывать при выборе промежуточных зажимов для крупноформатных модулей с двойным стеклом?

О: Учитывая больший собственный вес крупноформатных модулей с двойным стеклом, желательно отдать предпочтение использованию более толстых промежуточных зажимов из алюминиевого сплава. Кроме того, проверьте высоту рамы модуля, подтвердите эффективную длину зажимного контакта и, при необходимости, увеличьте количество точек зажима.
